| 产品特性：柱塞 | 品牌：GHBF | 型号：U41SM-25C |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：300mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：软密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：电动 | 零部件及配件：阀体 | 用途：排气 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：300 |

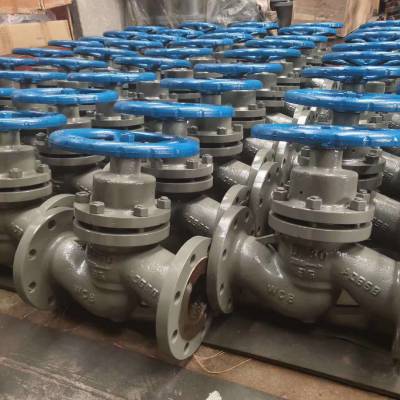

冠恒阀门生产制造的U41SM柱塞阀产品说明
| 品牌 | 冠恒 | 用途 | 排气 |
| 产品名称 | 柱塞阀 | 体型 | 中型 |
| 产品型号 | U41SM | 压力等级 | 1.6/2.5/4.0 |
| 公称通径 | 15-400 | 执行标准 | 国标 |
| 驱动方式 | 涡轮、电动、气动 | 工作温度 | <300℃ |
| 连接方式 | 法兰 | 发货时间 | 3-7天 |
| 连接类型 | 二通式 | 发货地 | 浙江温州 |
| 流动方向 | 单向 | ||
| 适用介质 | 各种高温液体、高温蒸汽气体 | ||
产品简介
柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而***了阀门的密封性，***了内外泄漏、同时阀门开启力矩小，能实现阀门迅速开启和关闭。柱塞阀相比截止阀，寿命长，操作省力。但调节行程比截止阀要长，所以节流控制比截止阀要难
柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。
工作原理
关闭时：柱塞插入下密封环，阻断流道；
开启时：柱塞脱离下密封环但仍藏于上密封环内，保持与外界隔离
密封性通过调节压盖螺栓压缩密封环产生的侧向力实现，减少内外泄漏
