价 格
订货量
￥499.00
1 - 9
￥488.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：管夹 | 品牌：GHBF | 型号： GJ41X-10RL |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：250mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：软密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：电动 | 零部件及配件：阀体 | 用途：流量控制 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：250 |

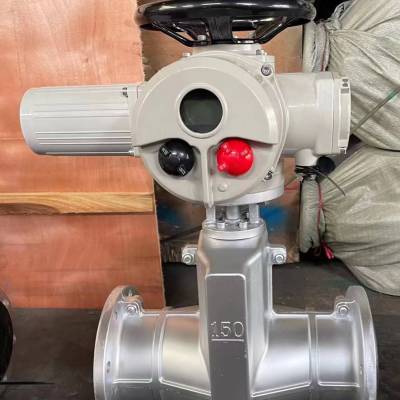

冠恒阀门生产制造的GJ41X管夹阀产品说明
产品信息
| 品牌 | 冠恒 | 标准 | 国标 |
| 产品 | 管夹阀 | 工作温度 | 常温 |
| 型号 | GJ41X | 工作压力 | 常压 |
| 材质 | 铸铁、铸钢、不锈钢、球墨、 | 类型 | 直通式 |
| 公称通径 | 25-400 | 流动方向 | 单向 |
| 驱动方式 | 气动、电动、手动、液动 | 发货地 | 浙江 |
| 连接形式 | 法兰 、螺纹、焊接、卡扣 | 发货时间 | 3-7天 |
| 用途 | 调节 | 适用介质 | 颗粒、泥浆、纤维或强腐蚀性介质 |
| 压力等级 | 1.0/1.6/2.5/4.0 |
工作原理
1顺转手轮时，使管夹阀大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，由于橡胶管套软承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切记不要用劲、否则容易对胶管造成伤害、
2控制介质未输入时，橡胶管套和阀体之间的空腔与大气连通，胶套受流体压力处于向外张紧状态。因为管套内有一定角度排列的增强帘布层，使管套轴向和径向压力相互平衡，所以管套的长度与直径不会因为流体压力而变化，当控制介质进入管套与阀体之间的空腔时，橡胶管套在介质压力下变形截流。
管阀同径:结构简单,橡胶套内径与管道相同,局部阻力损失小。
无泄漏：无密封点，控制介质空间和阀门通道完全隔离，不存在内外泄漏。
含杂关闭:依靠橡胶套变形实现启闭，即使流体含固体颗粒或纤维杂质也不会阻塞，均可完全迅速地将其包裹关闭。
适用面广：结构简单，仅三个部件，可代替体积大、结构复杂的阀门，尤其适用于有防爆要求的场合。
高效长寿：含增强帘布的橡胶管套，能够经受高频率的启闭作业，耐酸、碱和化学介质，具有很长的使用寿命。
安装简单：阀门安装无方向性，使用管道无需清洗，一旦将橡胶套损坏，更换简单迅速。
控制方便：根据需要可实现就地或远距离自动化操作控制。
主要连接尺寸及外型尺寸
| 公称通径 | 主要连接尺寸及外型尺寸 | 重量 （KG） | |||||
| L | D | D1 | D2 | b | z-φ | ||
| 20 | 135 | 105 | 75 | 55 | 16 | 4-14 | 2.5 |
| 25 | 145 | 115 | 85 | 65 | 16 | 4-14 | 3 |
| 32 | 160 | 135 | 100 | 78 | 18 | 4-18 | 4 |
| 40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 6 |
| 50 | 210 | 165 | 125 | 100 | 20 | 4-18 | 7.5 |
| 65 | 250 | 185 | 145 | 120 | 20 | 4-18 | 9.5 |
| 80 | 300 | 190 | 160 | 135 | 22 | 4-18 | 16 |
| 100 | 350 | 215 | 180 | 155 | 22 | 8-18 | 20 |
| 125 | 430 | 245 | 210 | 185 | 25 | 8-18 | 28 |
| 150 | 500 | 280 | 240 | 210 | 25 | 8-23 | 43 |
| 200 | 650 | 335 | 295 | 265 | 32 | 8-23 | 80 |
| 250 | 800 | 390 | 350 | 310 | 32 | 12-23 | |
| 300 | 950 | 562 | 445 | 400 | 32 | 12-23 |
