价 格
订货量
￥399.00
1 - 9
￥388.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：固定 | 品牌：GHBF | 型号：Q347F-64C |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：300mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：软密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：涡轮 | 零部件及配件：阀体 | 用途：流量控制 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：300 |

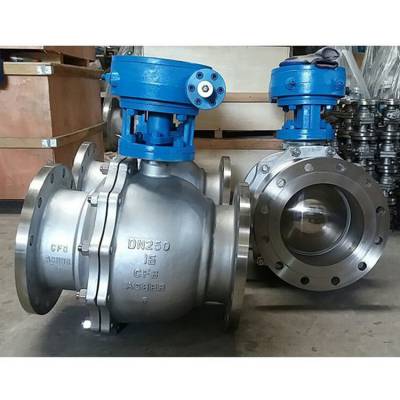

冠恒阀门生产制造的Q47F铸钢软密封固定球阀产品介绍
产品概述
固定球阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设置了弹簧阀座紧贴球体，保持密封。固定球阀的上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部设置有调整片，增加了球与密封圈的接处位置。固定球阀全通径：球阀流量孔径与管线内径一致，以便管线清扫。
二、铸钢固定球阀的产品特点:
两分式和三段式固定球阀又称侧装分体式球阀，固定球阀将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，它在管道上主要用于切断、分配和改变介质流动方面。固定球阀的枢轴结构准确了的球体位置。标准阀座采用弹簧结构，将阀座推向球体，良好的低压密封性能。固定球阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放。枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
三、固定式球阀结构特点：
1、 | 固定式球阀阀座采用弹簧结构，将阀座推向球体，良好的低压密封性能 |
2、 | 固定球阀阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放 |
3、 | 固定式球阀的枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛 |
主要特点：
（1）操作省力：球体由上下轴承支撑，减少摩擦，消除了由于进口压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
（2）密封性能可靠：PTFE单性材料密封圈嵌于不锈钢阀座内，金属阀座尾端设有弹簧密封圈足够的预紧力，阀门在使用过程中密封面磨损时，在弹簧作用下阀门继续良好密封性能。
（3）防火结构：为防止由于骤热或火灾的出现，使聚四氟乙烯密封圈烧毁，发生较大泄漏，而助长火势，在球体与阀座间设置防火密封环，在密封圈烧毁时，在弹簧力作用下，将阀座密封环迅速推向球体上，形成金属与金属密封，起到一定程度的密封效果。
（4）自动泄压功能：当阀门中腔停滞的介质压力异常升过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。
序号 | 零件名称 | 材质 | |
| GB | ASTM | ||
1 | 阀体 | WCB | A2116-WCB |
2 | 弹簧 | 60Si2aMn | AISI 9260 |
3 | 密封圈 | PTFE | PTFE |
4 | 垫片 | PTFE | PTFE |
5 | 排污螺母 | 25 | A105 |
6 | "0" 型密封圈 | 橡胶 | 橡胶 |
7 | 底盖 | 25 | A105 |
8 | 螺钉 | 35 | A193-B7 |
9 | 固定轴 | 1Cr13 | A276-410 |
10 | 滑动轴承 | PTFE& | PTFE& |
11 | 球体 | 1C18Ni9Ti | SS304 |
12 | 阀盖 | WCB | A216-WCB |
13 | 阀座 | 25 | A105 |
14 | 阀杆 | 1Cr33 | A276-410 |
15 | 螺柱 | 35CrMoA | A193-B7 |
16 | 螺母 | 35 | A194-2H |
17 | 压套 | 25 | A105 |
18 | 填料 | PTFE | PTFE |
19 | 支架 | WCB | A216-WCB |
20 | 填料压盖 | WCB | A2116-WCB |
21 | 键 Key | 45 | AISI C 1045 |
