价 格
订货量
￥1199.00
1 - 9
￥1088.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：手动固定 | 品牌：GHBF | 型号：Q47F-16C |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：125mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：软密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：流量控制 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：125 |

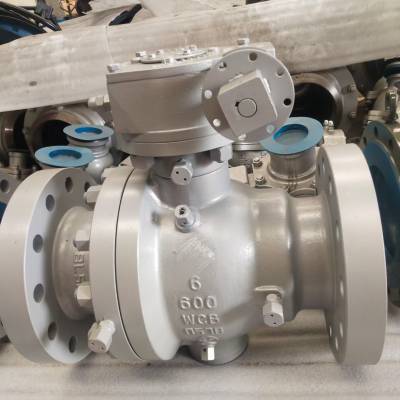

冠恒阀门生产制造的Q47F锻钢美标固定球阀产品介绍
Q47型固定式球阀球体是固定的，由两段与球体连接在一起的固定轴支撑。关闭时，在介质压力的作用下，球体不会产生位移，通常与球体连接在一起的上，下轴上装有滚动轴承，或滑动轴承。以减少启闭时轴颈的摩擦力。减小操作力矩。这种固定球阀适用于大口径球阀。Q47硬密封固定球阀的球体。采用上、下两根阀杆固定。工作时，流体压力不会使球体向阀座移动，阀座不会承受过大压力而变形。阀杆部分设有自润滑轴承，减少磨擦，开关扭距小，两阀座均采用弹簧设预紧。密封采用聚四氟乙烯镶入钢固内，钢圈后部设有弹簧，阀座紧贴球体。当阀门中腔压力异常升高、超过弹簧顶紧力，阀座后退脱离球体，达到自动泄压效果，压后阀座自动复位。结构的使固定球阀的密封性能稳定操作省力，使用寿命长，适用于长输管线和一般管线。
【产品特点】：
1、采用固定球设计，相对运动部位均采用磨擦系数小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
2、阀门采用高平台结构，连接标准，能使安装电/气动执行器更为专业化。
3、采用全通径或缩径设计，流通阻力小。
4、金属硬密封O型固定式球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。
5、采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
6、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
7、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统。
8、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
9、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门。
10、可选气动、电动、液动、及气动调节型、电动调节型。具体请参阅本书执行器及调节阀部份。
【零部件材质】：
序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 | ||
GB | ASTM | GB | ASTM | GB | ASTM | ||
1 | 阀体 | WCB、A105 | A182 F316 | 10 | 滑动轴承 | 不锈钢+PTFE | 316+TPFE |
2 | 弹簧 | 60Si2Mn | 316 | 11 | 球体 | A105+镀镍磷 | A182 F316 |
3 | 密封圈 | 增强聚四氟乙烯 | 12 | 阀座 | A105+镀镍磷 | 316 | |
4 | 垫片 | 柔性石墨+不锈钢 | 柔性石墨+316 | 13 | 螺柱 | 35CrMoA | 316 |
5 | 排污螺塞 | 25 | 316 | 14 | 螺母 | 35 | 316 |
6 | O型密封圈 | 橡胶 | 橡胶 | 15 | 压套 | A105 | 316 |
7 | 底盖 | A105 | 316 | 16 | 填料 | PTFE | PTFE |
8 | 螺钉 | 35 | 316 | 17 | 填料压盖 | WCB | A216-WCB |
9 | 阀杆 | 2Cr13+镀镍磷 | 316 | 18 | 键 | 45 | 316 |
