价 格
订货量
￥299.00
1 - 9
￥288.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：永磁 | 品牌：GHBF | 型号：SFDD363H-16C |
| 连接形式：焊接 | 主体材料：碳钢 | 公称通径：65mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：介质 | 零部件及配件：阀体 | 用途：锁闭 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：65 |

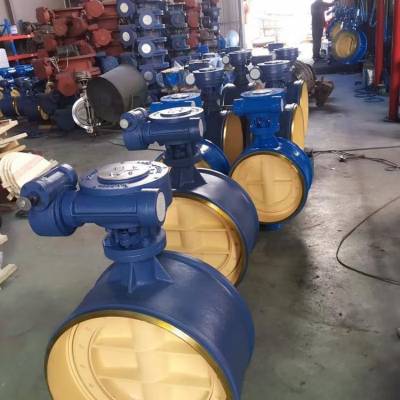

冠恒阀门生产制造的SFDD363H防盗焊接蝶阀介绍说明
1采用三偏心多层次密封结构。此设计使阀门用于高温高压工况。
2、 由于采用焊接结构，使阀门与管道连接达到***性的零泄漏。
3、 此阀无法兰，对管道和保温包扎带来很大方便且美观
性能规范
阀体材料：碳钢、不锈钢、铬钼钡钢等
蝶板材料：碳钢，不锈钢、铬钼钡钢等
阀杆：不锈钢、密封圈、不锈钢
适用温度：-29℃～425℃
适用介质：淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。
详细规格
| 公称压力 | 通径 | L | DN | D1 | H1 | H2 | H | D0 | 近似重量 |
1.0MPA | 600 | 390 | 636 | 602 | 606 | 499 | 684 | 500﹡ | 465 |
700 | 430 | 726 | 692 | 738 | 566 | 894 | 350﹡ | 680 | — |
800 | 470 | 826 | 792 | 8041 | 632 | 657 | 350﹡ | 810 | — |
900 | 510 | 926 | 892 | 989 | 693 | 1163 | 350﹡ | 860 | — |
100 | 550 | 1028 | 992 | 1056 | 757 | 1228 | 450﹡ | 1625 | — |
1200 | 630 | 1228 | 1192 | 1162 | 851 | 1336 | 450﹡ | 1770 | — |
1400 | 710 | 1428 | 1392 | 1310 | 876 | 1436 | 450﹡ | 2425 | — |
1600 | 790 | 1628 | 1592 | 1436 | 1095 | 1584 | 450﹡ | 3560 | — |
1800 | 870 | 1828 | 1792 | 1579 | 1214 | 1703 | 600﹡ | 4545 | — |
2000 | 950 | 2028 | 1992 | 1723 | 1332 | 1714 | 600﹡ | 6230 | — |
1.6MPA | 80 | 180 | 90 | 78 | 186 | 90 | 230 | 160 | 27 |
100 | 190 | 110 | 96 | 195 | 110 | 239 | 160 | 34 | — |
125 | 200 | 135 | 121 | 208 | 113 | 252 | 160 | 41 | — |
150 | 210 | 161 | 146 | 240 | 130 | 284 | 160 | 43 | — |
200 | 230 | 222 | 202 | 260 | 205 | 307 | 160 | 81 | — |
250 | 250 | 278 | 254 | 295 | 235 | 337 | 200 | 102 | — |
300 | 270 | 330 | 303 | 340 | 275 | 392 | 200 | 132 | — |
350 | 290 | 382 | 351 | 383 | 309 | 435 | 250 | 193 | — |
400 | 310 | 432 | 398 | 427 | 346 | 481 | 300 | 164 | — |
450 | 330 | 484 | 450 | 467 | 392 | 521 | 400 | 238 | — |
500 | 350 | 535 | 501 | 499 | 427 | 568 | 400 | 302 | — |
