价 格
订货量
￥299.00
1 - 9
￥288.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：锁闭 | 品牌：GHBF | 型号： FDQ341F-16P |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：25mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：介质 | 零部件及配件：阀体 | 用途：锁闭 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：25 |

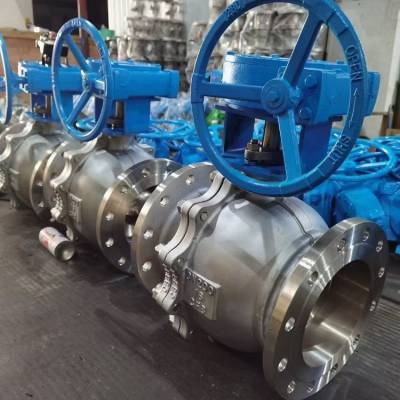

冠恒阀门生产制造的FDQ341F锁闭球阀介绍说明
是一种具有防盗功能的球阀，在供油、供暖、供水管道上发生盗窃阀门配件和盗窃石油、水和拖欠供暖、供水费的现象日益严重，尤其在供油管道上，防盗球阀由于有手轮与阀杆无机械连接，操作完毕后可将手轮取下带走，可避免误操作兼起防盗作用，便于控制、管理。
FDQ341F防盗球阀是一种具有防盗功能的球阀，在供油、供暖、供水管道上发生盗窃阀门配件和盗窃石油、水和拖欠供暖、供水费的现象日益严重，尤其在供油管道上，防盗球阀由于有手轮与阀杆无机械连接，操作完毕后可将手轮取下带走，可避免误操作兼起防盗作用，便于控制、管理。包括阀体和设计在阀体内的阀杆，阀体上部设有阀盖，阀杆上部设有防盗锁(一种阀门防盗密码锁)，防盗锁上端设有防潮防锈橡胶圈，其上部还设有一个顶部铁盖(其目的是为了防止脏东西掉入防盗锁内和地面的潮湿对防盗锁的腐蚀)，另阀体的中间位置是通过螺纹的铰接再用电焊直接焊死，使阀门本体连接在一起，使阀门整体达到防盗效果，阀体与管道的连接是采取电焊连接的，可直接把阀体焊接在管道上，可以达到管线和球阀一体的效果。该产品在具有常规球阀结构特点及用途的基础上，设计防盗结构，特别适用于无人看管的管路上使用，以防止管路中介质的丢失和管理不善造成破坏损失。
、主要外形尺寸表：
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |||||
L | D | D1 | D2 | b | Z-φd | ||
1.6 | 15 | 130 | 95 | 65 | 46 | 14 | 4-φ14 |
20 | 140 | 105 | 75 | 56 | 16 | 4-φ14 | |
25 | 150 | 115 | 85 | 65 | 16 | 4-φ14 | |
32 | 165 | 140 | 100 | 76 | 18 | 4-φ18 | |
40 | 180 | 150 | 110 | 84 | 18 | 4-φ18 | |
50 | 200 | 165 | 125 | 99 | 20 | 4-φ18 | |
65 | 220 | 185 | 145 | 118 | 20 | 4-φ18 | |
80 | 250 | 200 | 160 | 132 | 20 | 8-φ18 | |
100 | 280 | 220 | 180 | 156 | 22 | 8-φ18 | |
125 | 320 | 250 | 210 | 184 | 22 | 8-φ18 | |
150 | 360 | 285 | 240 | 211 | 24 | 8-φ22 | |
200 | 400 | 340 | 295 | 266 | 24 | 12-φ22 |
