| 产品特性：锁闭 | 品牌：GHBF | 型号： FDQ41F-16P |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：20mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：介质 | 零部件及配件：阀体 | 用途：锁闭 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：20 |

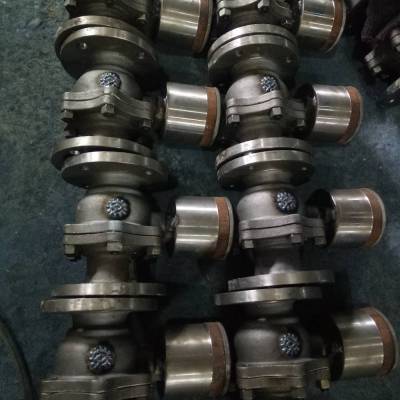

冠恒阀门生产制造的FDQ41F锁闭球阀介绍说明
『防盗球阀』适用于各种轻重工业及楼宇管道。【防盗球阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。 |
产品名称 | 防盗球阀 |
产品型号 | FDQ41F、FDQ41H、FDQ341F、FDQ341H |
公称通径 | DN15-DN250 |
压力范围 | 1.0-6.4MPa |
阀体材质 | 铸钢、不锈钢 |
防盗球阀特点：
本防盗球阀，包括阀体和设计在阀体内的阀杆，阀体上部设有阀盖，阀杆上部设有防盗锁、防盗锁上端设有防潮防锈橡胶圈，其上部还设有一个顶部铁盖。（其目的为了防止脏东西掉入防盗锁内和地面的潮湿对防盗锁的腐蚀）另阀体的中间位置是通过螺纹的铰接再用电焊直接焊死，使阀门本体连接在一起，使阀门整体达到防盗效果，阀体与管道的连接是采取电焊连接的，可直接把阀体焊接在管道上，可以达到管线和球阀一体的效果。该产品在具有常规阀门结构特点及用途的基础上,设计防盗结构,特别适用于在无人看管的管路上使用,以防管路中介质的丢失和管理不善造成破坏损失.
防盗球阀概述：
防盗球阀，驱动方式可选用手动、蜗轮，连接方式可选用法兰，结构形式可选用浮动式、固定式，密封结构可选用软密封、硬密封，压力范围PN1.0-10Mpa，公称通径为DN15-250mm，材质可选用铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！
试验项目 | 壳体试验 | 密封试验 | 上密封试验 | 气密封试验 | |
介质 | 水 | 气 | |||
单位 | MPa | MPa | MPa | MPa | |
公称压力PN(MPa) | 1.6 | 2.4 | 1 8 | 1 8 | 0.5-0.7 |
2.5 | 3.8 | 2.8 | 2.8 | ||
4.0 | 6.0 | 4.4 | 4.4 | ||
6.4 | 9.6 | 7.0 | 7.0 | ||
10.0 | 15.0 | 11.0 | 11.0 | ||
16.0 | 24.0 | 18.0 | 18.0 |
防盗球阀主要零件材料：
名称 | 材料 | ||||||||
阀体 /阀盖 | CF8 | CF3 | CF8M | CF3M | WCB | LCB | WC6 | WC9 | C5 |
球体 | CF8 | CF3 | CF8M | CF3M | WCB HCr | CF8 | CF8 | CF8 | CF8 |
阀杆 | F304 | F304L | F316 | F316L | 2C13 | F304 | F304 | F304 | F304 |
阀座 | PTFE/PPL | ||||||||
填料 /垫片 | PTFE/PPL | 石墨 | |||||||
螺栓 | 不锈钢 | 35CrMoA | |||||||
螺母 | 不锈钢 | 45、35CrMoA | |||||||
涡轮 | 铸铁 |
