| 产品特性：锁闭 | 品牌：GHBF | 型号：FDZ45W -16P |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：80mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：气动 | 零部件及配件：阀体 | 用途：锁闭 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：80 |

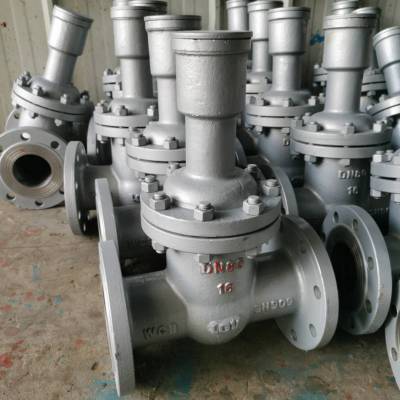

冠恒阀门生产制造的FDZ45W密码锁闭闸阀介绍说明
FDZ45W防盗锁闭阀全机械装置，启闭到任何位置均可实现自锁，操作简单，经久耐用，不易损坏，防盗效果极好，非专用密码无法打开，安装在自来水管道、小区供暖管道或其他管道上可有效避免偷用现象，非常方便管理。
是根据供热系统上使用单位不及时交费及油田上经常发生盗油事件造成的损失而研讨设计成功的阀门产品。该阀门具有防盗性能好，开关轻松、密封效果稳定、用寿命长等特点。
防盗闸阀是根据供热系统上使用单位不及时交费及油田上经常发生盗油事件造成的损失而研讨设计成功的阀门产品。该系列阀门配有专用扳手代替手轮，结合使用强磁块密码锁即可将阀门打开，操作简单省力，只要使用专用扳手并记住密码即可灵活运用，而不知道密码者即打不开也无法破坏阀门。专用扳手与密码锁在防盗阀门上的成功配合，防盗、防仿造，即考虑防盗、防腐蚀，又防止人为破坏，使用性强，使用寿命长，内部结构复杂精致难以伪造但专用工具和密码的使用者操作简易省力，适合推广。该阀门防盗性能好（三保险），开关轻松、密封效果稳定、用寿命长等特点。可广泛用于建筑、石油、化工、轻纺、电力、冶金、能源系统等体管线上作为调节和截流装置使用。
密码锁的使用：
1、密码锁由锁芯、四组数字和五个带有起子槽的调节盘、调节板组成，每组数字由0、1、2、3组成，调节盘上
有指示箭头，首位调节盘带有英文字母K(也可以通过数字方向的上方来确定首位调节盘)以顺时针方向来确定2、3、4、5位调节盘。
2、开锁时将五个调节盘上的箭头从首位开始顺时针方向依次对准密码号，便可打开锁芯(出厂密码号0、0、
0、0、0)。
3、防盗锁芯锁死时与开锁方式一样对好密码号将锁芯放入阀座内，务必将密码号拨乱，才确认锁芯锁好。
公称通径 DN | 主要连接尺寸（mm） | |||||||
L | D | D1 | D2 | b | Z-φd | D3 | H | |
40 | 200 | 145 | 110 | 85 | 16 | 4-φ18 | 145 | 290 |
50 | 250 | 160 | 125 | 100 | 16 | 4-φ18 | 170 | 320 |
65 | 265 | 180 | 145 | 120 | 18 | 4-φ18 | 180 | 350 |
80 | 280 | 195 | 160 | 135 | 20 | 8-φ18 | 205 | 380 |
100 | 300 | 215 | 180 | 155 | 20 | 8-φ18 | 225 | 400 |
125 | 325 | 245 | 210 | 185 | 22 | 8-φ18 | 295 | 450 |
150 | 350 | 280 | 240 | 210 | 24 | 8-φ23 | 335 | 530 |
200 | 400 | 335 | 295 | 265 | 26 | 12-φ23 | 400 | 580 |
250 | 450 | 405 | 355 | 320 | 30 | 12-φ25 | 475 | 670 |
300 | 500 | 460 | 410 | 375 | 30 | 12-φ25 | 530 | 90 |
