| 产品特性：气动 | 品牌：GHBF | 型号：D671X-16Q |
| 连接形式：螺纹 | 主体材料：球墨铸铁 | 公称通径：100mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：软密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：气动 | 零部件及配件：阀体 | 用途：流量控制 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：100 |

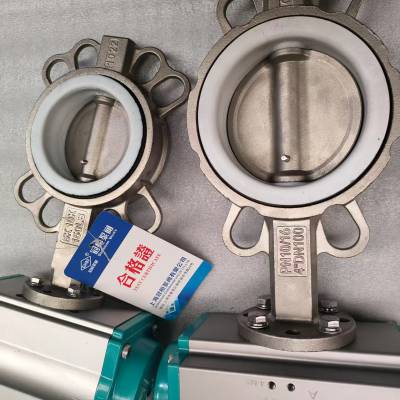

冠恒阀门生产制造的D671气动蝶阀介绍说明
产品特点
1、阀体只需小的安装空间,任务原理容易牢靠。
2、具有很大的流通性能，经过阀门的压力损失极小。
3、具有十分明显的经济性，尤其是较大口径的蝶阀。
4、蝶阀的阀体配合规范的凸面管道法兰。
5、近似等比的流量特性，可用于调节或开关式控制。
6、阀座密封合适于介质较干净的液体和气体。
气动执行器
采用GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度
主要结束参数:
公称通经DN（mm） | 50～2000 | 50～1600 | |
公称药理PN（MPa） | 0.6 | 1.0 | 1.6 |
密封试验（MPa） | 0.66 | 1.1 | 1.76 |
强度试验（MPa） | 0.9 | 1.5 | 2.4 |
适用温度 | 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | ||
适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
泄漏率 | 符合GB/T13927-92标准 | ||
驱动方式 | 蜗轮传动、电动、气动、液动 |
