| 产品特性：气动 | 品牌：GHBF | 型号： VQ647W-16RL |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：20mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：气动 | 零部件及配件：阀体 | 用途：调节 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：20 |

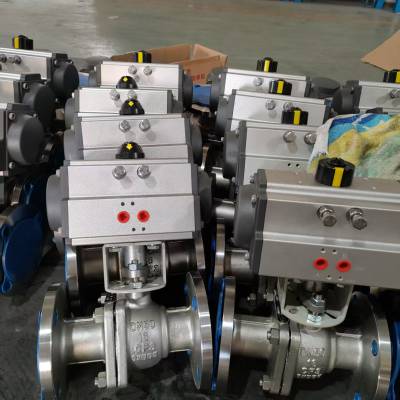

冠恒阀门生产制造的V型气动球阀介绍说明
V型气动球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。
特点（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管 接头，故耐压壳体不会受压力“突变”的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，控制特性；
（３）防漏耐用的阀座在其外径处带有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。
主要零件材质表
零件名称 | 材质 | |
阀体、阀盖 | WCB | CF8 |
密封圈 | 2Cr13+氮化 | 304+氮化 |
球体 | 2Cr13+硬格 | 304+硬格 |
阀座、阀杆 | 2Cr13 | 304 |
垫片 | 柔性石墨+不锈钢 | 柔性石墨+不锈钢 |
双头螺栓 | 35CrMoA | 1Cr18Ni9Ti |
