价 格
订货量
￥199.00
1 - 9
￥188.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：气动 | 品牌：GHBF | 型号：Q641W-16P |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：32mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：气动 | 零部件及配件：阀体 | 用途：调节 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：32 |

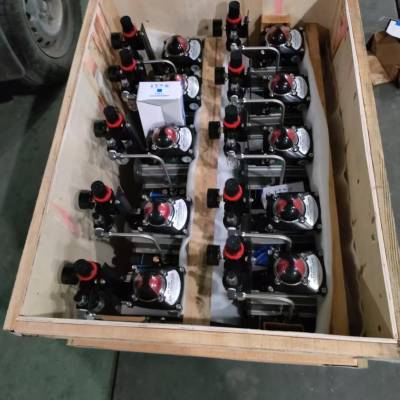

冠恒阀门生产制造的Q641W气动球阀介绍说明
不锈钢球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。球阀的主要特点是本身结构紧凑，易于操作和维修，不锈钢球阀可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。球阀阀体可以是整体的，也可以是组合式的。 本类阀门在管道中一般应当水平安装。不锈钢球阀分类：不锈钢气动球阀，不锈钢电动球阀，不锈钢手动球阀。不锈钢球阀材质分为304,316,321不锈钢球阀。
连接参数（单位：mm）：
公称 通径 | 外形尺寸 | 连接法兰尺寸 | ||||||||
L | L1 | L2 | H | D | D1 | D2 | b | f | z-Φd | |
15 | 130 | 140/178 | 62/75 | 185/191 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 |
20 | 130 | 140/178 | 62/75 | 191/197 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 |
25 | 140 | 140/214 | 62/91 | 193/227 | 115 | 85 | 65 | 16 | 2 | 4-Φ14 |
32 | 165 | 164/214 | 75/91 | 212/240 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
40 | 165 | 164/246 | 75/101 | 217/255 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
50 | 203 | 190/295 | 91/112 | 260/286 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
65 | 222 | 210/295 | 101/112 | 293/309 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 |
80 | 241 | 247/395 | 112/139 | 323/349 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 |
100 | 305 | 276/478 | 127/176 | 382/439 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 |
125 | 356 | 348/562 | 159/206 | 468/534 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 |
150 | 394 | 378/724 | 176/228 | 510/582 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 |
200 | 457 | 524/928 | 228/275 | 655/702 | 340 | 295 | 266 | 24 | 3 | 12-Φ22 |
