| 产品特性：气动二片式 | 品牌：GHBF | 型号：Q611F-16P |
| 连接形式：螺纹 | 主体材料：不锈钢 | 公称通径：20mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：介质流向 | 零部件及配件：阀体 | 用途：排污 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：20 |

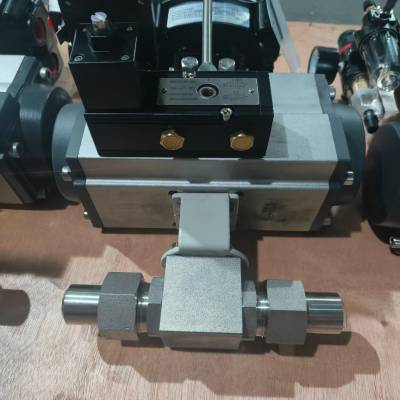

冠恒阀门生产制造的Q611F-16P气动二片式球阀介绍说明
是一种结合气动执行器与两片式阀体结构的工业阀门，广泛应用于流体控制系统。
阀体设计
1采用二片式分体结构、铸造工艺精密且维护便捷
2阀座为弹性密封结构，密封性能可靠，启闭力矩小，使用寿命长
3阀杆采用倒密封下装式设计以避免阀腔异常增压时被冲出，并配有防静电装置
功能优势
1旋转90°即可完成全开/全闭动作，支持远程控制
2流道直通设计，阻力系数低，减少能耗
3具备防爆阀杆和双重密封保护，适用于易燃易爆环境
连接尺寸
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
