| 产品特性：暗杆软密封 | 品牌：GHBF | 型号：Z45X-16R |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：80mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：软密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：介质流向 | 零部件及配件：阀体 | 用途：放水 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：80 |

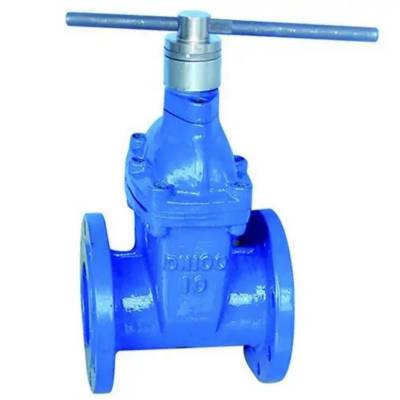

冠恒阀门生产制造的Z45X暗杆闸阀介绍说明
.1整体阀盖暗杆设计，结构紧凑；阀杆螺母与闸板两体结构，无卡阻现象发生；直通道，无泄留凹腔；阀杆密封采用“O”形密封圈
2有***的防腐性能,壳体内，外表面喷涂环氧树脂，需要时内表面衬搪瓷；连接螺栓采用内六角螺栓，顶部胶封
.3可靠的卫生性环氧树脂符合卫生标准,闸板整体包覆符合卫生检验的橡胶；阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢材料。 适用饮用水、给排水、污水处理、天然气与煤气、工业以及食品等行业。
| 公称通径 DN (mm) | 结构长度 L (mm)5 | 法兰标准1 | 阀体材质26 | 适用压力等级 (MPa)17 |
|---|---|---|---|---|
| 50 | 178 | GB/T 17241.6 | 球墨铸铁(QT450) | 1.0/1.6/2.5 |
| 65 | 190 | GB/T 17241.6 | 球墨铸铁(QT450) | 1.0/1.6/2.5 |
| 80 | 203 | GB/T 17241.6 | 球墨铸铁(QT450) | 1.0/1.6/2.5 |
| 100 | 229 | GB/T 17241.6 | 球墨铸铁(QT450) | 1.0/1.6/2.5 |
| 125 | 254 | GB/T 17241.6 | 球墨铸铁(QT450) | 1.0/1.6/2.5 |
| 150 | 267 | GB/T 17241.6 | 球墨铸铁(QT450) | 1.0/1.6/2.5 |
| 200 | 292 | GB/T 17241.6 | 球墨铸铁(QT450) | 1.0/1.6/2.5 |
| 250 | 330 | GB/T 17241.6 | 球墨铸铁(QT450) | 1.0/1.6/2.5 |
| 300 | 356 | GB/T 17241.6 | 球墨铸铁(QT450) | 1.0/1.6/2.5 |
| 350 | 381 | GB/T 17241.6 | 球墨铸铁(QT450) | 1.0/1.6/2.5 |
| 400 | 406 | GB/T 17241.6 | 球墨铸铁(QT450) | 1.0/1.6/2.5 |
| 450 | 432 | GB/T 17241.6 | 球墨铸铁(QT450) | 1.0/1.6/2.5 |
| 500 | 457 | GB/T 17241.6 | 球墨铸铁(QT450) | 1.0/1.6/2.5 |
| 600 | 508 | GB/T 17241.6 | 球墨铸铁(QT450) | 1.0/1.6/2.5 |
