价 格
订货量
￥299.00
1 - 9
￥288.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：多功能管力 | 品牌：GHBF | 型号：BFG7M43HR-16R |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：300mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：介质流向 | 零部件及配件：阀体 | 用途：止回 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：300 |

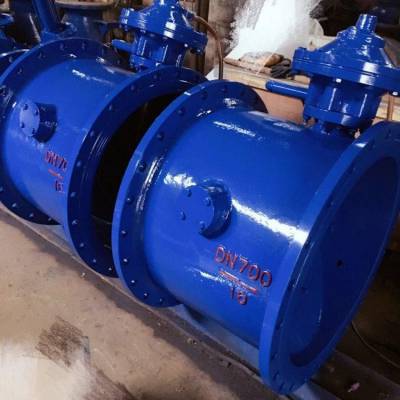

冠恒阀门生产制造的BFG7M43HR管力阀说明
膜片式管力阀主要由阀体、大阀瓣、小阀瓣、阀杆、调节杆、主控缸、旁通阀、弹簧、缓闭活塞等组成。阀门的启闭由输送介质驱动，与水泵自动联锁，无需人员外力操作。当水泵启动后，水压通过进口旁通管进入控制下腔，大阀瓣在进口介质作用下，连同小阀瓣一同缓慢开启，开阀速度可根据工况要求调节。当水泵关闭时，阀门进品介质失压，大阀瓣在自力作用下自动关闭，截止了70-80%的水流介质，同时，一部份回流水通过旁通阀进入控制缸上腔，推动控制杆下行，关闭小阀瓣至完全切断介质。关闭时间可通过旁通阀调节来实现，使水锤峰值控制在规定范围内。
膜片式管力阀采用流畅的流体设计，结构紧凑、体积小、重量轻、能耗低、运行稳，密封效果好，并且兼具电动闸阀、电动蝶阀以及止回阀的功能，具有敏捷的快关速度和可调的泄压时间，能有效消除水锤危害，保护水泵及管网系统安全。膜片式管力阀结构紧凑，体积小，重量轻，特别适用于大口径管网系统，可广泛应用于电力、环保、冶金、石化、水司、市政、食品等行业供、排水系统、污水泵房、化工流体等行业供水系统加压输出水泵的出口处
当水泵启动后进口端水经过、过滤器、闸阀、高压管、进入活塞缸下部，在水的压力下推动活塞上下带动小阀板缓慢开启，大阀板在水力的推动下与小阀板同时开启，完成开阀。
关闭原理:停泵时阀内流速急剧降低，大阀板在重力的作用下快速关闭，截断90%的水流，出口端的回水压力水进入过滤器、闸阀、高压管、进入活塞缸上部，在水的压力下推动活塞带动小阀板缓慢关闭，最终实现关闭。
阀门基本组成:管力阀结构；本阀门由阀体，橡胶管套、大小阀杆闸板、上下导柱等零件组成。
在泥沙和杂物较多的一些工况（如黄河水质，污水处理系统等），阀门控制管路容易被堵塞，导致阀门失灵；大的杂物还容易把阀板卡住，导致阀门密封不严；还有一些特殊工况，阀门开关时水锤很大，导致阀门开关时响声巨大，甚至造成事故。
