价 格
订货量
￥299.00
1 - 9
￥288.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：蝶式缓冲 | 品牌：GHBF | 型号：HH47X-16R |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：700mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：介质流向 | 零部件及配件：阀体 | 用途：止回 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：700 |

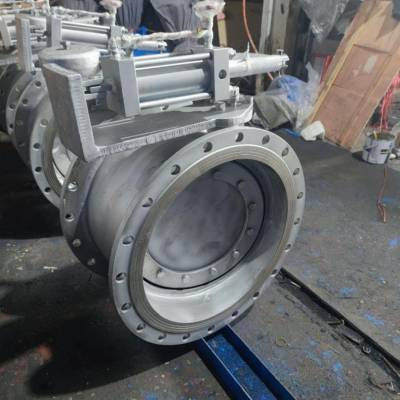

冠恒阀门生产制造的HH47X蝶式缓冲止回阀说明
核心组件?
由阀体、蝶板、缓冲液压缸及微量调节阀构成，采用双偏心或三偏心蝶板设计。阀轴径向偏离流道一侧，蝶板倾斜约20°，缩短启闭行程并减少密封面摩擦力
蝶式缓冲止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
阀瓣沿着阀体垂直中心线滑动的止回阀，内螺纹止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。蝶式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。
| 规格 | 200-800 | 介质温度 | 0-80（℃） |
| 材质 | 不锈钢 | 品牌 | 冠恒 |
| 型号 | HH47X | 产品别名 | 蝶式缓冲止回阀 |
| 适用范围 | 工业用水和城市排污 | 连接形式 | 法兰 |
| 类型(通道位置) | 直通式 | 流动方向 | 单向 |
| 驱动方式 | 手动 | 用途 | 排污 |
| 适用介质 | 水 |
