| 产品特性：防污隔断阀 | 品牌：GHBF | 型号：HS41X-16R |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：500mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：介质流向 | 零部件及配件：阀体 | 用途：排污 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：500 |

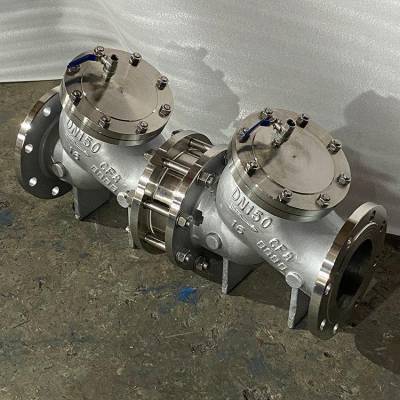

冠恒阀门生产制造的HS41X防污隔断阀介绍
是一种严格限定管道中水只能单向流动的水力控制组合装置，它的功能是在任何工况下防止管道中的介质倒流，以达到避免倒流污染的目的。工作原理是利用介质流过进水止回阀时因机械阻力和过流水头损失而减压，使进口压力高于泄水阀腔的压力，而泄水阀膜片上部的压力为进口压力，膜片上部压力大于泄水阀腔和弹簧阻力，泄水阀维持关闭，介质正常流动，当进口压力与泄水阀腔的压力差小于0.02Mpa时，介质处于倒流的临界状态，这时泄水阀膜片上部压力小于泄水阀腔和弹簧的压力，泄水阀自动开启，将倒流介质排出管外，同时大量空气进入阀腔，形成空气隔断，防止介质倒流
公称压力 | 公称通径 | 适用介质 | 适用温度 |
1.0～2.5MPa | 50～600mm | 水 | 0～80℃ |
序号 | 零部件名称 | 材质 |
1 | 阀体 | 铸铁、球墨铸铁、铸钢 |
2 | 阀盖 | 铸铁、球墨铸铁、铸钢 |
3 | 阀盘 | 球墨铸铁 |
4 | 弹簧 | 不锈钢、铬钒钢 |
5 | 防污阀 | 黄铜 |
