| 产品特性：蝶形止回阀 | 品牌：GHBF | 型号：HH49X-16P |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：80mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：介质流向 | 零部件及配件：阀体 | 用途：流量控制 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：80 |

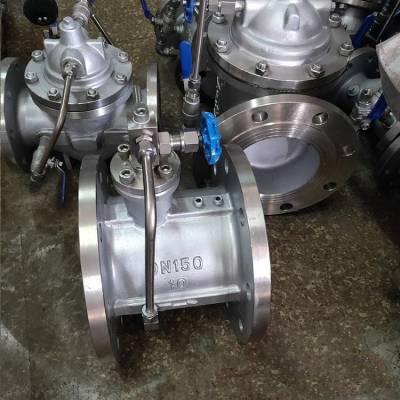

HH49X微阻缓闭蝶式止回阀工作原理
微阻缓闭蝶式止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸组、针型阀(微量调节阀)组成。其原理主要依靠进口介质的推力作用，将两块阀瓣平稳推开。在此同时，进口的压力介质进入油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别压入阀体两侧的小气缸尾端，使小气缸内的活塞杆伸出。当进口介质压力下降低于出口压力时，介质将产生回流，此时阀瓣在弹簧和介质回流的作用下，将自动关闭。但由于活塞杆处于伸出的位置，顶住阀瓣不能全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用。阀瓣被活塞分成先快速关闭后缓慢两步关闭，达到既防电机逆转又起消除静音作用。
微阻缓闭止回阀连接尺寸
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 |
H | 200 | 215 | 225 | 235 | 280 | 290 | 310 | 350 | 415 | 450 | 480 | 550 | 585 | 290 | 720 |
H1 | 88 | 98 | 108 | 118 | 130 | 148 | 172 | 210 | 240 | 264 | 297 | 324 | 351 | 480 | 434 |
