价 格
订货量
￥199.00
1 - 9
￥188.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥10
| 产品特性：水泵控制阀 | 品牌：GHBF | 型号：JD745X-16P |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：600mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：水量 | 零部件及配件：阀体 | 用途：流量控制 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：600 |

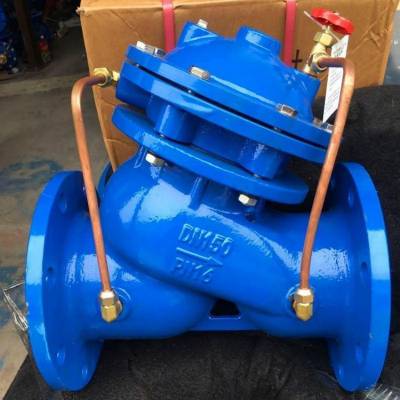

冠恒阀门有限公司生产制造的JD745X多功能水泵控制阀
是一种用于输送的动力设备，集闸阀、逆止阀、水锤消除器三种功能于一体，由主阀、调节阀及接管系统组成，采用直流式阀体和双控制室结构，可实现水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，主要用于高层建筑和其他给水系统的水泵出口管路上，防止和减弱水锤水击，防止水倒流保护水泵，维护管路安全。
功能介绍
闸阀
闸阀平时是处于关闭状态，水泵启动时闸阀慢慢打开，水泵停机时，闸阀先快速闭合，到了一定程度再慢慢闭合。水泵的闭闸启动和闭闸停车，可以***防止开泵水锤和停泵水锤，同时，减少了水泵启动时的电机负荷，水泵在零流量时的轴功率最小，一般仅为设计轴功率的30%。闸阀的另一个功能是，当闸阀关闭时，可以为安装在闸阀与水泵之间的逆止阀等阀件和水泵提供安全的检修条件，防止压水管的水回流。
逆止阀
逆止阀能防止突然断电时所造成的水流的流向改变，防止倒流。水泵的突然关闭易产生水锤现象。在水泵的几何扬水高度较大时，严重的水锤瞬间高压会导致管道破裂，发生严重的生产事故。
水锤消除器
水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护的目的。所以为了防止水锤对输水管道的破坏方法，往往在水泵的压水管上安装水锤消除器。
DN | L | H | D | D1 | D2 | n-Φd | ||||||||
PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | PN1.0 | PN1.6 | PN2.5 | |||
40 | 240 | 395 | 150 | 150 | 150 | 110 | 110 | 110 | 84 | 84 | 84 | 4-18 | 4-18 | 4-18 |
50 | 240 | 395 | 165 | 165 | 165 | 125 | 125 | 125 | 99 | 99 | 99 | 4-18 | 4-18 | 4-18 |
65 | 250 | 405 | 185 | 185 | 185 | 145 | 145 | 145 | 118 | 118 | 118 | 4-18 | 4-18 | 8-18 |
80 | 285 | 430 | 200 | 200 | 200 | 160 | 160 | 160 | 1132 | 132 | 132 | 8-18 | 8-18 | 8-18 |
100 | 360 | 510 | 220 | 220 | 235 | 180 | 180 | 190 | 156 | 156 | 156 | 8-18 | 8-18 | 8-22 |
125 | 400 | 560 | 250 | 250 | 270 | 210 | 210 | 220 | 184 | 184 | 184 | 8-18 | 8-18 | 8-26 |
150 | 455 | 585 | 285 | 285 | 300 | 240 | 240 | 250 | 211 | 211 | 211 | 8-22 | 8-22 | 8-26 |
200 | 585 | 675 | 340 | 340 | 360 | 295 | 295 | 310 | 266 | 266 | 274 | 8-22 | 12-22 | 12-26 |
250 | 650 | 730 | 395 | 405 | 425 | 350 | 355 | 370 | 319 | 319 | 330 | 12-22 | 12-26 | 12-30 |
300 | 800 | 760 | 445 | 460 | 485 | 400 | 410 | 430 | 370 | 370 | 389 | 12-22 | 12-26 | 16-30 |
350 | 860 | 840 | 505 | 520 | 555 | 460 | 470 | 490 | 429 | 429 | 448 | 16-22 | 16-26 | 16-33 |
400 | 960 | 910 | 565 | 580 | 620 | 515 | 525 | 550 | 480 | 480 | 503 | 16-26 | 16-30 | 16-36 |
450 | 1075 | 1030 | 615 | 640 | 670 | 565 | 585 | 600 | 530 | 548 | 548 | 20-26 | 20-30 | 20-36 |
500 | 1075 | 1135 | 670 | 715 | 760 | 620 | 650 | 660 | 585 | 582 | 609 | 20-26 | 20-33 | 20-36 |
600 | 1230 | 1270 | 780 | 840 | 845 | 725 | 770 | 770 | 685 | 682 | 720 | 20-30 | 20-36 | 20-39 |
