| 产品特性：限流止回阀 | 品牌：GHBF | 型号：LH45X-16P |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：65mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：水量 | 零部件及配件：阀体 | 用途：流量控制 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：65 |

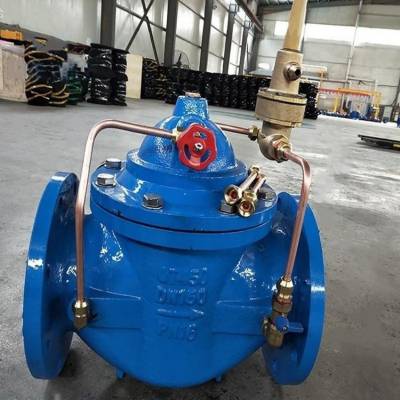

冠恒阀门厂家生产制造的LH45X限流止回阀具体介绍
工作原理
限流止回阀主要用于多泵并联使用时安装于水泵压出口，起限制水泵工作流量，防止停泵回流作用。该阀采用导阀和主阀构造，结构紧凑，重量较轻。 1、限流止回阀安装于水泵出口，在单泵启动和非全数设计工作泵工作时，对工作泵起限制流量作用，使泵在较高效率状态下工作;防止电动机在水泵低扬程、大流量、低效率时，发生过载现象;防止超额定电流烧电机现象的发生，同时起到一定的节能效果。 其限流原理为：依据水泵的设计工况点扬程，限流止回阀自动检测并控制水泵的实际工作扬程，以限制水泵的工作流量，限制电机的负载。限流止回阀设定在一个控制工作气扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加大;当水泵工作扬程大于设定扬程时阀门全开，阀门阻力极小。 控制气扬程的设定可以按电机额定电流设定，也可以按高效率工况设定，该阀门工作扬程设定值可调，一般出厂设定值为设计工况扬程。 2、限流止回阀的止回功能完全等同于微阻缓闭止回阀，且无关闭噪声，无回流。
性能特点
限流止回阀支持水泵工作点在高效区内工作，限制水泵大流量，低效率时运行，同时微阻缓闭止回停泵时，关闭无水锤现象;还可以防止水泵过载超额定电流烧坏电机;有无级调节扬程功能;限制扬程可调范围0.1-0.6MPa，压力设定在0.1MPa;可调介质温度在0-150℃之间
使用方法 限流止回阀介质流动方向应与阀体箭头方向一致，可以外接导压管装置出厂前均通过压力试验，安装时严禁损伤导压装置;阀上的1/2管接头应安装在水泵入口处;可水平安装也可以垂直安装;限流止回阀的需求扬程大于0.1MPa时，先逆时针把四通开大，然后再顺时针逐渐关闭调压阀，关闭过程中出口压力会逐渐增大，直至出口压力为需要扬程时，即完成初调节，反复启闭水泵2-3次，每次运行3-5分钟，出口压力不变即完成调试工作;视水质情况应经常检查出口压力值，当出口压力小于设定值时，应开启过滤器排除污物
技术参数
型号 | 公称直径(mm) | 工作流量 | 阀长(mm) | 流量系数(Kv) |
LH45-16 | DNl5 | 25 | 160 | |
LH45-16 | DN20 | 50 | 160 | |
LH45-16 | DN25 | 70 | 160 | |
LH45-16 | DN32 | 100 | 180 | 4~6 |
LH45-16 | DN40 | 150 | 200 | 4~6 |
LH45-16 | DN50 | 250 | 230 | 4~6 |
LH45-16 | DN65 | 400 | 290 | 3~6 |
LH45-16 | DN80 | 800 | 310 | 3~6 |
LH45一16 | DNl00 | 1200 | 350 | 2~5 |
LH45-16 | DNl25 | 1400 | 400 | 2~5 |
