价 格
订货量
￥255.00
1 - 1
￥250.00
2 - 2
￥249.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥3
| 产品特性：Z40H | 品牌：GHBF | 型号：Z40H-600LB-API600 |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：20mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：美标 | 外形：大型 | 流动方向：双向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：截止 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：20 |

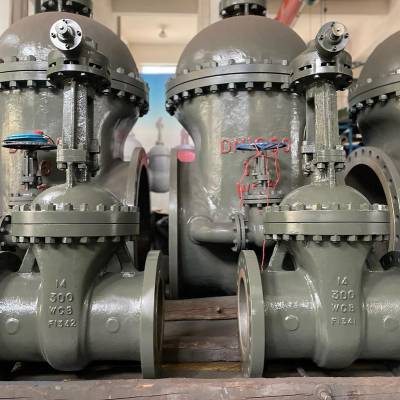

【永嘉冠恒阀门有限公司生产的美标闸阀】
结构特点:
手轮或冲击手轮通过阀杆螺母将扭矩传递至阀杆上，阀杆采用A182F6(1Cr13)锻造并调质处理，硬度达到HB220～250。为了减少力在传递过程中的损耗，阀杆螺母选用高镍球铁A439GR.D2或铜合金(高镍球铁具有一定的自润滑性)，硬度比阀杆小HB50左右。
大口径、高压力阀门可在阀杆螺母上下加上推力轴承，同时设有油杯结构，可定期加入固体油脂，保持润滑，使阀门始终具有较轻的扭矩。
自紧压力密封结构
阀门填料选用柔性石墨、编结石墨和中间填料套的组合，既具有良好的密封性能又有一定的强度，确保阀门没有外漏，符合环保要求。
阀门阀体与阀盖的连接采用压力自紧密封结构，楔形带槽的密封环（软钢或不锈钢）与四开环组合；阀体相应部位堆焊硬质和紧，迫使密封环在高压下变形实现可靠密封，压力越高密封越可靠。
整体锻造的阀杆头部
压力自紧密封闸阀，适用于高温、高压的工况，由于介质温度不稳定，可能造成一定的温差，闸板容易产生卡紧现象，整体锻造的阀杆头部抗拉强度高，在闸板卡紧时加大拉力不会使阀杆头部断裂，造成闸板陷入阀体无法运作的后果。
整体锻造弹性闸板、焊接阀座
闸板采用整体锻造而成，通过机械加工，形成结构独特的弹性闸板，该闸板强度好，并有一定的弹性，在较为复杂的工况下具有其***的优势。闸板对焊硬质和紧，在阀门出厂前密封面都留有一定的磨损余量，使用一段时间后密封面磨损，闸板自然下滑但仍能与阀座密封面完全接触，***阀门的正常使用。
阀座采用焊接形式，选用适合的电焊条或焊丝，通过对其进行焊前、焊后热处理，直接焊接在阀体上，可实现阀座的可更换性。
设计与制造标准：
●设计与制造：API600 API6D GB12234
●法兰尺寸：ANSIB16.5 JB/T79 GB9113
●压力温度：ANSIB16.34 JB/T74 GB9131
●结构长度：ANSIB16.10 GB12221
●对焊连接尺寸：---
●检验与试验：API598 JB/T9092 GB13927
主要连接尺寸
| ANSI 900、1500、2500Lb | ||||||||||||||
| ANSI 900Lb | ANSI 1500Lb | ANSI 2500Lb | ||||||||||||
| NPS | 2 | 3 | 4 | 6 | 8 | 2 | 3 | 4 | 6 | 8 | 2 | 3 | 4 | 6 |
| L | 368 | 381 | 457 | 610 | 737 | 368 | 470 | 546 | 705 | 832 | 451 | 368 | 457 | 610 |
| H | 520 | 650 | 750 | 800 | 940 | 615 | 705 | 925 | 1190 | 1525 | 520 | 735 | 890 | 1145 |
| D。 | 250 | 350 | 450 | 500 | 600 | 250 | 350 | 450 | 600 | 710 | 350 | 450 | 600 | 750 |
| Wt | 59 | 115 | 198 | 303 | 407 | 116 | 209 | 296 | 720 | 1257 | 75 | 115 | 215 | 580 |
| ★ | 200 | 450 | 600 | 1000 | 1200 | 200 | 450 | 600 | 1000 | 1500 | 450 | 750 | 1500 | 1800 |
| GB 16.0、25.0MPa | ||||||||||||||
| GB 16.0MPa | GB 25.0MPa | |||||||||||||
| DN | 50 | 80 | 100 | 150 | 200 | 50 | 80 | 100 | 150 | 200 | ||||
| L | 300 | 390 | 450 | 600 | 750 | 350 | 470 | 550 | 750 | 832 | ||||
| H | 510 | 585 | 630 | 820 | 990 | 496 | 575 | 660 | 790 | 830 | ||||
| D。 | 360 | 400 | 450 | 640 | 720 | 360 | 400 | 560 | 600 | 720 | ||||
| Wt | 73 | 141 | 185 | 462 | 711 | 66 | 123 | 236 | - | - | ||||
| ★ | 200 | 450 | 600 | 1000 | 1200 | 300 | 650 | 1200 | 1200 | 1500 |
广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
