价 格
订货量
￥255.00
1 - 1
￥250.00
2 - 2
￥249.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥3
| 产品特性：Z40H | 品牌：GHBF | 型号：Z40H-300LB-API600 |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：200mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：美标 | 外形：大型 | 流动方向：双向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：截止 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
| 规格：200 |

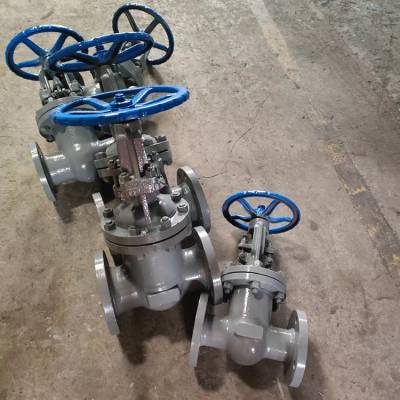

【永嘉冠恒阀门有限公司生产的美标闸阀】
结构特点:
1、选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外***标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对***合理，闸板和阀座的密封面采用不同硬度的司太立（stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
主要零件材质
| 零件名称 | zg1cr18ni9ti 304 cf8 | zg00cr18ni10 304l cf3 | zg1cr18ni12mo2ti 316 cf8m | zg00cr17ni14mo2 316l cf3m |
| 阀体/阀盖 | 0cr18ni9 | 00cr18ni10 | 0cr18ni9mo2 | 00cr18ni10mo2 |
| 闸板 | 0cr18ni9 | 00cr18ni10 | 0cr18ni9mo2 | 00cr18ni10mo2 |
| 阀杆 | 0cr18ni9 | 00cr18ni10 | 0cr18ni9mo2 | 00cr18ni10mo2 |
| 阀杆螺母 | 铝青铜 | |||
| 填料 | ptfe编织 | ptfe编织 | ptfe编织 | ptfe编织 |
| 垫片 | 304+ptfe | 304l+ptfe | 316+ptfe | 316l+ptfe |
| 压盖 | 0cr18ni9 | 00cr18ni10 | 0cr18ni9mo2 | 00cr18ni10mo2 |
| 螺栓 | 不锈钢 | |||
| 螺母 | 不锈钢 | |||
| 手轮 | 球墨铸铁、铸钢 |
主要连接尺寸
| 型号 | 公称通径 | 尺寸(mm) | |||||||
| l | d | d1 | d2 | b-f | z-φd | h | d0 | ||
| z41w-2.5mpa | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 200 | 120 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 215 | 140 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 260 | 160 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 290 | 200 | |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-18 | 345 | 220 | |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-18 | 360 | 240 | |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-18 | 385 | 280 | |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-23 | 430 | 300 | |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-25 | 520 | 320 | |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-25 | 610 | 350 | |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-25 | 765 | 400 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-30 | 900 | 450 | |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-30 | 1130 | 500 | |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-34 | 1250 | 550 | |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-34 | 1430 | 600 | |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-34 | 1520 | 650 | |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-41 | 1650 | 700 | |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 20-41 | 1850 | 800 |
广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
