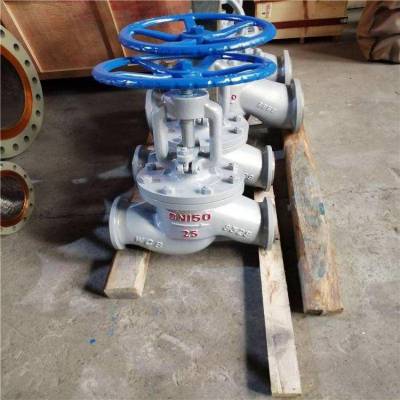

化工部真空截止NKJ41H-40CDN500电动高温截止安全

选材考究，符合国内、外相关标准，结构合理，造型美观。　2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。

价格 订货量

￥200.00

1 - 1
￥199.00

2 - 2
￥195.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥3

: 陈女士
邮箱已验证

手机已验证

微信已验证; 𐀯𐀰𐀱 𐀲𐀳𐀴𐀴 𐀵𐀶𐀴𐀷 𐀲𐀰𐀶𐀶𐀸𐀳𐀶𐀹𐀯𐀹𐀲𐀷𐀯

微信在线

发货地：浙江永嘉县
发货期限：3天内发货
供货总量： 99个

在线联系获取最低报价

陈女士 扫一扫，微信联系

阀门生产厂家 2507874250复制

永嘉冠恒阀门有限公司 VIP会员第3年

资质核验已核验企业营业执照

联系人： 陈女士
邮箱已验证

手机已验证

微信已验证
手机：𐀯𐀰𐀱 𐀲𐀳𐀴𐀴 𐀵𐀶𐀴𐀷
微信： 微信交谈
扫一扫微信联系
所在地区：浙江温州
主营产品：气动阀门,电动阀门,手动阀门,自立式阀门

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

陈女士
职位：

经理
电话：

𐀲𐀰𐀶𐀶𐀸𐀳𐀶𐀹𐀯𐀹𐀲𐀷𐀯
手机：

𐀯𐀰𐀱𐀲𐀳𐀴𐀴𐀵𐀶𐀴𐀷
地址：

浙江温州永嘉县浙江省温州市永嘉县瓯北街道码道村码道北路

详细信息

获取最低报价

联系商家

陈女士 扫一扫，微信联系

阀门生产厂家 2507874250复制

微信在线

产品特性：NKJ41H-40C	品牌：GHBF	型号：NKJ41H-40C
连接形式：法兰	主体材料：铸钢	公称通径：500mm
3C阀门类别：工业	适用介质：水	密封形式：硬密封型
标准：国标	外形：大型	流动方向：单向
驱动方式：手动	零部件及配件：阀体	用途：截止
压力环境：常压	工作温度：常温	类型(通道位置)：直通式
规格：500

一、主要用途

　　J641H气动截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便;工作行程小，启闭时间短;关闭体(阀瓣)与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命。

　　二、结构特点

　　1、选材考究，符合国内、外相关标准，结构合理，造型美观。

　　2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。

　　3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

　　4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

　　5、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

　　6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

　　主要零件材料及主要用途

阀体	阀盖	阀瓣	密封圈	阀杆	填料	适用介质	适用温度 (≤℃)
WCB	WCB+D507MO	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti	0Crl8Ni9Ti Stellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸类	200
ZGlCrl8Ni2Mo2Ti	CF8M Stellite12	lCrl8Ni2Mo2Ti	lCrl8Ni2Mo2Ti	PTFE	磷酸类、碱类、混酸	200
ZG00Crl7Nil4M02	CF3M Stellite12	Stel1ite6	316L	PTFE	磷酸类、尿素、甲铵液	200
ZGlCr5MO	ZGlCr5MO Stellite12	Stel1ite6	25Cr2Mo1VA	柔性石墨	水、油品、蒸汽	550

公称压力 PN(MPa)	公称通径 DN(mm)	标准值	参考值
L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H
1．6	50	230	160	125	100		16	3		4-φ18	185	645
65	290	180	145	120		18	3		4-φ18	232	690
80	310	195	160	135		20	3		8-φ18	232	715
100	350	215	180	155		20	3		8-φ18	232	770
125	400	254	210	185		22	3		8-φ18	283	780
150	480	280	240	210		24	3		8-φ23	283	810
200	600	335	295	265		26	3		12-φ23	283	967
250	622	405	355	320		30	3		12-φ25	283	1143
300	698	460	410	375		30	4		12-φ25	283	1292
2.5	50	230	160	125	100		20	3		4-φ18	185	645
65	290	180	145	120		22	3		8-φ18	232	690
80	310	195	160	135		22	3		8-φ18	232	715
100	350	230	190	160		24	3		8-φ23	232	770
125	400	270	220	188		28	3		8-φ25	283	780
150	480	300	250	218		30	3		8-φ25	283	810
200	600	360	310	278		34	3		12-φ25	283	967
250	622	425	370	332		36	3		12-φ30	283	1143
300	698	485	430	390		40	4		16-φ30	283	1292
4．0	50	230	160	125	100	88	20	3	4	4-φ18	185	645
65	290	180	145	120	110	22	3	4	8-φ18	232	690
80	310	195	160	135	121	22	3	4	8-φ18	232	715
100	350	230	190	160	150	24	3	4．5	8-φ23	232	770
125	400	270	220	188	176	28	3	4．5	8-φ25	283	782
150	480	300	250	218	204	30	3	4．5	8-φ25	283	875
200	600	375	320	282	260	38	3	4．5	12-φ30	283	1160
