| 产品特性：Z41H-160C | 品牌：GHBF | 型号：Z41H-160C |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：15-300mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：调节 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
| 规格：20 |

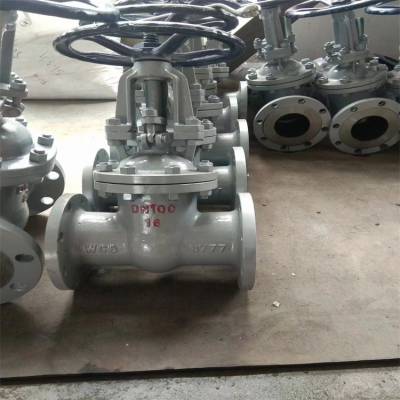

Z41H-16C 铸钢闸阀 大口径、小口径铸钢法兰闸阀 铸钢闸阀厂家的详细描述：
铸钢闸阀解析：
铸钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关 ,不能作调节和节流。闸板有两个密封面 , zui常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50,介质温度不高时为 2°52&＃39; 。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 ,弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。
安装注意事项：
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行***《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
铸钢闸阀优点：
铸钢闸阀的优点：流体阻力小 , 密封面受介质的忡刷和侵蚀小。开闭较省力。介质流向不受限制 , 不扰流、不降低压力。结构简单 ,结构长度短，制造工艺性好，耐高温耐高压可选材料多，适用范围广。
铸钢闸阀连接尺寸及重量：
PN1.6-2.5MPa主要连接尺寸及重量（单位:mm）
| 口径CN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 50 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | |
| 手动 | H | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
| W | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 200 | 500 | 600 | 720 | 720 | 720 | |
| Wt（kg） | 4 | 5 | 6 | 7 | 18 | 29 | 33 | 46 | 63 | 108 | 134 | 192 | 228 | 300 | 388 | 566 | 900 | 958 | 1410 | |
| 电动 | H | 650 | 650 | 800 | 835 | 550 | 997 | 1122 | 1276 | 1390 | 1580 | 1640 | 1950 | 2220 | 2510 | |||||
| W | 516 | 316 | 680 | 680 | 680 | 680 | 680 | 680 | 650 | 860 | 860 | 860 | 1018 | 1337 | ||||||
| Wt（kg） | 55 | 65 | 78 | 101 | 160 | 178 | 252 | 362 | 511 | 500 | 1070 | 1380 | 1600 | 2100 |
 |
