| 品牌：GHBF | 型号：WJ41H-25C | 连接形式：法兰 |
| 材质：碳钢 | 公称通径：15-400mm | 3C阀门类别：工业 |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：德标 | 外形：中型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 形态：角式 |
| 类型(通道位置)：二通式 | 规格：DN40 |

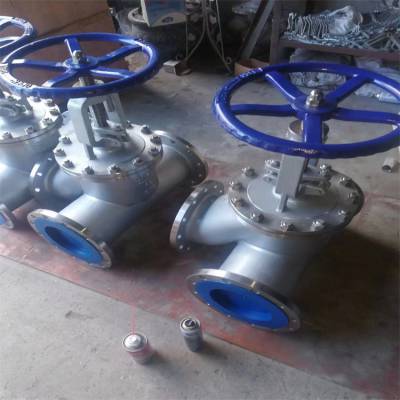

产品名称：WJ41H/W铸钢波纹管截止阀
产品型号：WJ41H/W
产品口径：10～200mm
产品压力：1.6MPa～4.0MPa
产品材质：铸钢、铸铁、不锈钢
波纹管截止阀 主要零部件
序号 | 名称 | 材质 |
1 | 阀体 | GS-C25、1.7363、 1.4308、1.4408、1.4306、1.4301 |
2 | 阀瓣 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
3 | 轴销 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
4 | 波纹管组件 | 1Cr18Ni9Ti、304、316 |
5 | 阀杆 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
6 | 阀盖 | GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
7 | 填料 | 柔性石墨 Flexible graphit、PTFE |
8 | 填料压盖 | GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301 |
9 | 定位片 | 25、45、304、316 |
10 | 阀杆螺母 | 铜合金ZQA19-4 |
11 | 手轮 | WCB、QT400-18 |
12 | 双头螺栓 | ASTM A193-B7、A320-B8、A193-B8M |
13 | 六角螺母 | ASTM A194-2H、A194-8、A194-8M |
14 | 垫片 | 柔性石墨+不锈钢 Flexible graphite+stainless steel、PTFE |
波纹管截止阀 技术规范
驱动方式 | 手动 |
电动 | |
设计标准 | DIN3356 |
结构长度 | DIN3202 |
连接法兰 | DIN2543-2545 |
试验和检验 | DIN3230 |
波纹管截止阀阀 产品性能规范
公称压力（MPa） | 壳体试验压力（MPa） | 密封试验压力(MPa) | 适用温度(℃) |
1.6 | 2.4 | 1.76 |
|
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
6.4 | 9.6 | 7.04 |
注：系列阀门连接法兰可根据用户要求设计制造
波纹管截止阀 零件材料
零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 |
WCB | WCB | WCB | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 |
STL | ||||||
304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 |
STL | PTFE | |||||
316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 |
STL | PTFE | |||||
304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 |
STL | PTFE | |||||
316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 |
STL | PTFE |
型号 | DWJ41-25 | ||||||||||||||
压力等级 | PN25 | ||||||||||||||
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 450 |
重量(Kg) | 4 | 4.5 | 5 | 7 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 680 |
