| 品牌：GHBF | 型号：J41J-16C | 连接形式：法兰 |
| 材质：碳钢 | 公称通径：15-450mm | 3C阀门类别：工业 |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 形态：角式 |
| 类型(通道位置)：直通式 | 规格：DN125 |

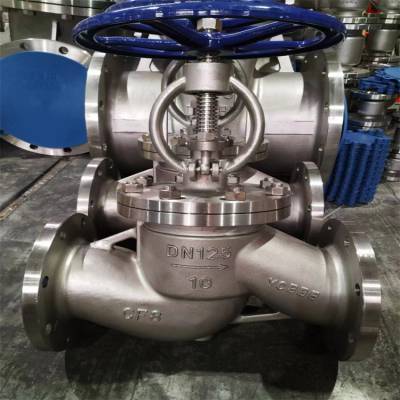

J41J衬胶截止阀具有结构紧凑、启闭灵活、***性能强，应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断介质用，但不适合用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
【产品介绍】：
J41J衬胶截止阀用于控制一般腐蚀性介质，阀体内腔表面覆有可供选择的各种橡胶，适用于不同工作温度和流体管中，具有强度高、***性好的特点。
【工作原理】：
J41J衬胶截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
【产品特点】：
1、密封面不易磨损、擦伤,密封性较好、寿命长。
2、阀瓣与阀杆设计为一体结构,结构紧凑,使用安全。
3、直流式结构，阀体的流道与主流道成一斜线，压力损失小。
4、阀杆开启或关闭行程相对较短，并具有可靠的切断动作。
【制造标准】：
☆设计与制造按：GB/12239
☆结构长度：GB/12221
☆法兰连接尺寸按：GB4126.3 GB4216.4
☆试验检验按：GB/T13927
【零件名称】：
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | ***碳不锈耐酸铸钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 球体/阀杆 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 衬里/阀座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
4 | 填料压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
7 | 阀杆螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
8 | 紧固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
10 | 手柄 | WCB | WCB | WCB |
