| 品牌：GHBF | 型号：G6K41J-16C | 材质：碳钢 |
| 连接形式：法兰 | 结构形式：直流式 | 公称通径：15-350mm |
| 适用介质：水 | 驱动方式：气动 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 零部件及配件：阀体 | 用途：截止 | 类型(通道位置)：直通式 |
| 规格：DN80 |
产品名称 | 衬氟、衬胶气动常开、常闭隔膜阀 |
产品型号 | G6K41F46、G6B41F46、G6K41J、G6B41J |
公称通径 | DN15～DN300 |
压力范围 | PN10-PN16 |
阀体材质 | 铸钢，不锈钢 |

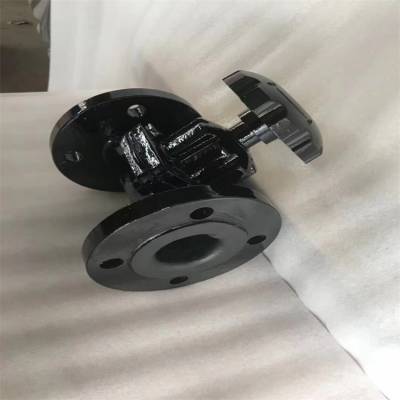

衬氟、衬胶隔膜阀介绍：
衬氟、衬胶隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。 从而***了通常阀门的“跑、冒、滴、漏”等弊端。由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
衬氟、衬胶隔膜阀结构特点：
1、复合隔膜阀将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免；
2、利用FEP（Teflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门，可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。氟塑料的防腐性能及推荐使用温度风。阀门及管路附件用氟塑料衬里性能表。
3、做为执行元件的膜片,由于频繁的启闭,易产生疲劳断裂,应视工况、介质的特性，进行定期更换。
衬氟、衬胶隔膜阀技术规范：
| 设计标准 | GB12239 |
| 结构长度 | JB1688/GB12221 |
| 法兰标准 | JB/T79-94 |
| GB9113.1-26 | |
| 检验试验 | GB/T13927 |
| 驱动方式 | 手动、电动、气动、 常闭型、常开型 |
主要零部件材料表：
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈钢 | ***碳钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体、阀盖、阀瓣 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 阀杆 | 35 | 1Cr13 | 1Cr18Ni19Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 衬里层 | FEP（F46） PFA PCTFE（F3） | |||||
4 | 隔膜 | FEP（F46）/CR（氟丁橡胶） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶）PO | |||||
5 | 阀杆螺母 | ZCuAL10Fe3 ZCuAL10Fe3 | |||||
6 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni9Ti | 1Cr17Ni9Ti |
7 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
8 | 手轮 | HT200 | HT200 | WCC | WCC | WCC | WCC |
外形连接尺寸及重量：
型号 | 公称通径DN（mm） | 尺寸（㎜） | |||||||||
L | D | D1 | D0 | Z-φd | H | H1 | H2 | H3 | 重量 | ||
G41WJFS-610 | 15 | 125 | 95 | 65 | 120 | 4-φ14 | 3.8 | ||||
20 | 135 | 105 | 75 | 120 | 4-φ14 | 4.2 | |||||
25 | 145 | 115 | 85 | 120 | 4-φ14 | 121 | 135 | 4.5 | |||
32 | 160 | 1135 | 100 | 120 | 4-φ18 | 132 | 150 | 7 | |||
40 | 180 | 145 | 110 | 140 | 4-φ18 | 156 | 176 | 9 | |||
50 | 210 | 160 | 125 | 140 | 4-φ18 | 169 | 195 | 12 | |||
65 | 250 | 180 | 145 | 200 | 4-φ18 | 202 | 236 | 18 | |||
80 | 300 | 195 | 160 | 200 | 4-φ18 | 216 | 256 | 24.5 | |||
100 | 350 | 215 | 180 | 280 | 8-φ18 | 270 | 322 | 38.5 | |||
125 | 400 | 245 | 210 | 320 | 8-φ18 | 338 | 406 | 60 | |||
150 | 460 | 280 | 240 | 320 | 8-φ23 | 384 | 464 | 82 | |||
G41WJFS-4 | 200 | 570 | 335 | 295 | 400 | 8-φ23 | 518 | 638 | 149 | ||
250 | 680 | 390 | 350 | 500 | 12-φ23 | 598 | 734 | 240 | |||
300 | 790 | 440 | 400 | 560 | 12-φ23 | 698 | 778 | 350 | |||
350 | 900 | 500 | 460 | 560 | 16-φ23 | 723 | 883 | 392 | |||
400 | 1000 | 565 | 515 | 640 | 16-φ25 | 868 | 1078 | 585 | |||
G45WJFS-6 | 32 | 180 | 135 | 100 | 120 | 4-φ18 | 7 | ||||
40 | 180 | 145 | 110 | 140 | 4-φ18 | 203 | 216 | 8.5 | |||
50 | 210 | 160 | 125 | 140 | 4-φ18 | 213 | 229 | 14 | |||
65 | 250 | 180 | 145 | 200 | 4-φ18 | 248 | 268 | 18 | |||
80 | 300 | 195 | 160 | 200 | 4-φ18 | 281 | 305 | 30 | |||
100 | 350 | 215 | 180 | 280 | 8-φ18 | 332 | 362 | 43 | |||
125 | 400 | 245 | 210 | 320 | 8-φ18 | 67 | |||||
150 | 460 | 280 | 240 | 320 | 8-φ23 | 450 | 496 | 80 | |||
200 | 570 | 335 | 295 | 400 | 8-φ23 | 594 | 654 | 150.2 | |||
250 | 680 | 390 | 350 | 500 | 12-φ23 | 695 | 771 | 238 |
