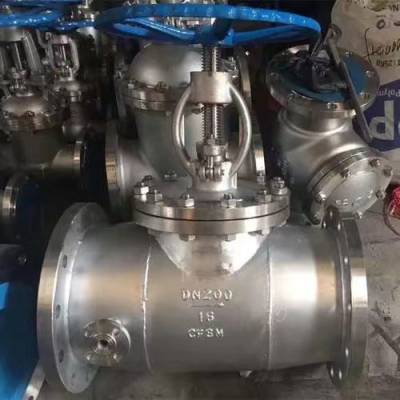

BJ41W-16C DN65不锈钢夹套保温直通式法兰截止阀

产品标签 | BJ41W-16C 保温截止阀不锈钢夹套保温直通式法兰截止阀

BJ41W-16C DN65不锈钢夹套保温直通式法兰截止阀

BJ41W保温截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。

价格 订货量

面议价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

不限

: 陈女士
邮箱已验证

手机已验证

微信已验证; 𐀤𐀥𐀦 𐀧𐀨𐀩𐀩 𐀪𐀫𐀩𐀬 𐀧𐀥𐀫𐀫𐀭𐀨𐀫𐀮𐀤𐀮𐀧𐀬𐀤

微信在线

发货地：浙江永嘉县
发货期限：5天内发货
供货总量： 10台

在线联系获取最低报价

陈女士 扫一扫，微信联系

阀门生产厂家 2507874250复制

永嘉冠恒阀门有限公司 VIP会员第3年

资质核验已核验企业营业执照
真实性核验借助银行进行对公账号验证或进行法人人脸识别核验企业真实身份

联系人： 陈女士
邮箱已验证

手机已验证

微信已验证
手机：𐀤𐀥𐀦 𐀧𐀨𐀩𐀩 𐀪𐀫𐀩𐀬
微信： 微信交谈
扫一扫微信联系
所在地区：浙江温州
主营产品：气动阀门,电动阀门,手动阀门,自立式阀门

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

陈女士
职位：

经理
电话：

𐀧𐀥𐀫𐀫𐀭𐀨𐀫𐀮𐀤𐀮𐀧𐀬𐀤
手机：

𐀤𐀥𐀦𐀧𐀨𐀩𐀩𐀪𐀫𐀩𐀬
地址：

浙江温州永嘉县浙江省温州市永嘉县瓯北街道码道村码道北路

详细信息

获取最低报价

联系商家

陈女士 扫一扫，微信联系

阀门生产厂家 2507874250复制

微信在线

品牌：GHBF	型号：BJ41W-16C	连接形式：法兰
材质：铸钢	公称通径：65mm	3C阀门类别：工业
适用介质：水	压力环境：常压	工作温度：常温
标准：国标	外形：中型	流动方向：单向
驱动方式：手动	零部件及配件：阀体	形态：旋塞式
类型(通道位置)：直通式	规格：DN65

保温截止阀BJ41H/W

BJ41W保温截止阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。

执行标准

设计与制造：BS1873BS5160GB12233

法兰尺寸：ANSIB16.5JB/T79GB9113

压力温度：ANSIB16.34

结构长度：ANSIB16.10BS1873GB12221

对焊连接尺寸：ANSIB16.25

检验与实验：BS6755GB/T13927

二、保温截止阀主要性能规范：

型号	公称压力 PN（MPa）	试验压力PS（MPa）	适用温度（℃）	适用介质	保温套压力（MPa）
壳体	密封
BJ41W-16P.R.C	1.6	2.4	1.8	≤350	硝酸类	≤1.0
BJ41W-25P.R.C	2.5	3.8	2.8	≤350	硝酸类	≤1.0

三、BJ41W/H-16P/R/C保温截止阀主要外形尺寸和连接尺寸

型号	公称通径 DN（/）	尺寸（?）
L	D	D1	D2	B-f	Z-φ	H	D0
BJ41W/H-16P/R/C	15	130	95	65	45	16-2	4-14	170	120
20	150	105	75	55	16-2	4-14	190	140
25	160	115	85	65	16-2	4-14	205	160
32	180	135	100	78	18-2	4-18	270	180
40	200	145	110	85	18-3	4-18	310	200
50	230	160	125	100	18-3	4-18	358	240
65	290	180	145	120	18-3	4-18	373	280
80	310	195	160	135	20-3	8-18	435	320
100	350	215	180	155	20-3	8-18	500	360
125	400	245	210	185	22-3	8-18	614	400
150	480	280	240	210	24-3	8-23	674	400
200	600	335	295	265	26-3	12-23	818	450
250	730	405	355	320	30-3	12-25	969	550

四、BJ41W/H-25P/R/C保温截止阀主要外形尺寸和连接尺寸

型号	公称通径 DN（/）	尺寸（?）
L	D	D1	D2	B-f	Z-φ	H	D0
BJ41WH-25PRC	15	130	95	65	45	16-2	4-14	233	120
20	150	105	75	55	16-2	4-14	275	140
25	160	115	85	65	16-2	4-14	285	160
32	180	135	100	78	18-2	4-18	302	180
40	200	145	110	85	18-3	4-18	355	200
50	230	160	125	100	20-3	4-18	362	240
65	290	180	145	120	22-3	8-18	400	280
80	310	195	160	135	22-3	8-18	430	320
100	350	230	190	160	24-3	8-23	465	360
125	400	270	220	188	28-3	8-25	550	400
150	480	300	250	218	30-3	8-25	700	400
200	600	360	310	278	343	12-25	780	450
250	730	425	370	335	36-3	12-30	900	550

五、BJ41W/H-40/64P/R/C保温截止阀主要外形尺寸和连接尺寸

型号	公称通径 DN（?）	尺寸（?）
L	D	D1	D2	B-f	Z-φ	H
BJ41WH-40PRC	15	130	95	65	45	16-2	4-14	233
20	150	105	75	55	16-2	4-14	275
25	160	115	85	65	16-2	4-14	285
32	180	135	100	78	18-2	4-18	302
40	200	145	110	85	18-3	4-18	355
50	230	160	125	100	20-3	4-18	370
65	290	180	145	120	22-3	8-18	408
80	310	195	160	135	22-3	8-18	436
100	350	230	190	160	24-3	8-23	475
125	400	270	220	188	28-3	8-25	558
150	480	300	250	218	30-3	8-25	720
200	600	375	320	282	38-3	12-30	800
