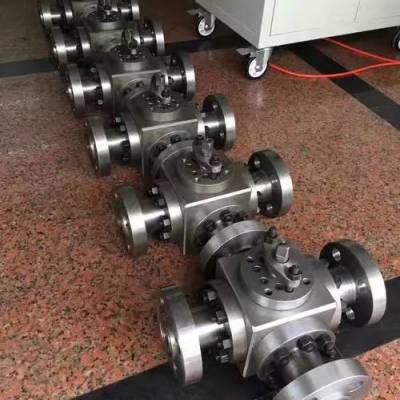

BQ45F-16C DN100T型三通保温球阀法兰不锈钢保温球阀

四阀座密封三通球阀具有造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流分流。

价格 订货量

面议价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

不限

: 陈女士
邮箱已验证

手机已验证

微信已验证; 𐀭𐀮𐀯 𐀰𐀱𐀲𐀲 𐀳𐀴𐀲𐀵 𐀰𐀮𐀴𐀴𐀶𐀱𐀴𐀷𐀭𐀷𐀰𐀵𐀭

微信在线

发货地：浙江永嘉县
发货期限：5天内发货
供货总量： 10件

在线联系获取最低报价

陈女士 扫一扫，微信联系

阀门生产厂家 2507874250复制

永嘉冠恒阀门有限公司 VIP会员第3年

资质核验已核验企业营业执照

联系人： 陈女士
邮箱已验证

手机已验证

微信已验证
手机：𐀭𐀮𐀯 𐀰𐀱𐀲𐀲 𐀳𐀴𐀲𐀵
微信： 微信交谈
扫一扫微信联系
所在地区：浙江温州
主营产品：气动阀门,电动阀门,手动阀门,自立式阀门

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

陈女士
职位：

经理
电话：

𐀰𐀮𐀴𐀴𐀶𐀱𐀴𐀷𐀭𐀷𐀰𐀵𐀭
手机：

𐀭𐀮𐀯𐀰𐀱𐀲𐀲𐀳𐀴𐀲𐀵
地址：

浙江温州永嘉县浙江省温州市永嘉县瓯北街道码道村码道北路

详细信息

获取最低报价

联系商家

陈女士 扫一扫，微信联系

阀门生产厂家 2507874250复制

微信在线

品牌：GHBF	型号：BQ45F-16C	材质：铸钢
连接形式：法兰	结构形式：固定球球阀	3C阀门类别：工业
公称通径：100mm	适用介质：油品	压力环境：常压
工作温度：常温	标准：国标	流动方向：换向
驱动方式：手动	零部件及配件：阀体	用途：调节
类型(通道位置)：三通式	作用对象：水	规格：DN100

BQ44F、BQ45F三通保温球阀产品概述：

保温三通球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

保温三通球阀产品特点

1、两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。（如流向图A）

2、四阀座密封三通球阀具有造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流分流。（如流向图B）

保温三通球阀连接尺寸表

公称压力或压力级	主要尺寸	公称通径DN（mm/in）
15/1/2	20/3/4	25/1	32/1/4	40/1/2	50/2	65/2/1/2	80/3	100/4	125/5	150/6	200/8
PN1.06pa	L	150	150	180	200	220	240	260	280	320	380	440	500
PN2.5pa	L1	75	75	90	100	110	120	130	140	160	190	220	275
PN4.0pa	H	90	90	102	115	135	140	155	185	210	275	305	335
CLASS150	W	140	140	155	250	250	350	350	420	700	1000	1300	1800

保温三通球阀型号、零件材料及主要参数

公称压力或压力级	法兰密封性	产品型号
PN1.6pa	凸面	BQ45F-16C	BQ45F-16P	BQ45F-16CF8	BQ45F-16CF3	BQ45F-16R	BQ45F-16CF8	BQ45F-16R3
PN2.5pa	光滑面	BQ45F-25	BQ45F-25P	BQ45F-25CF8	BQ45F-25CF3	BQ45F-25R	BQ45F-25CF8	BQ45F-25R3
PN4.0pa	凹凸面	BQ45F-40	BQ45F-40P	BQ45F-40CF8	BQ45F-40CF3	BQ45F-40R	BQ45F-40CFR8	BQ45F-40R3
CLASS150	凸面	BQ45F-150（Lb）C	BQ45F-150（Lb）P	BQ45F-150（Lb）P8	BQ45F-150（Lb）P3	BQ45F-150（Lb）R	BQ45F-150（Lb）R8	BQ45F-150（Lb）R3
主要零件材料	阀体	WCB	ZG1Cr18Ni9Ti	CF8(304)	CF3(304L)	ZG18Ni12Mo2T	CF8M(316)	CF8M(316L)
球体、阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni9(304)	00Cr19Nill(304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2(316)	0Cr17Ni12Mo2(316L)
密封圈	聚四氟乙烯　对位聚笨
填料、垫圈	V型聚四氟乙烯　柔性石墨环　聚四氟乙烯片　柔性石墨复合垫
适用工况	适用介质	重油、胶类等	硝酸腐蚀性介质	强氧化性介质	醋酸等腐蚀性介质	尿素等腐蚀性介质
适用温度	-28~300℃
应用规范	法兰尺寸	JB79-59、SH3406、GB9113、HG20597-97ANS1 B16.5JIS B2212-2214
体验试验按	GB/T13927-89JB/T9092-99
其余制造规范均按本厂标准
备注	保温三通球阀一般采用两面阀座结构，如流向图A所示两种工况。选用两阀座L型结构（即BQ44型）。流向图B中1和4两种工况亦可选用两阀座T型结构（即BQ45型）。流向图B中2和3③两种工况必须选用四阀座T型结构（即BQ45型）。其余工况也可选用四阀座结构，但应在订货合同中注明阀座结构。如阀门有其它要求请参阅样本《球阀的型号编制方法》填写相应的要求代号。
