| 品牌：GHBF | 型号：BQ641Y-16C | 材质：铸钢 |
| 连接形式：法兰 | 结构形式：固定球球阀 | 3C阀门类别：工业 |
| 公称通径：40mm | 适用介质：水 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：调节 |
| 类型(通道位置)：二通式 | 作用对象：水 | 规格：DN40 |

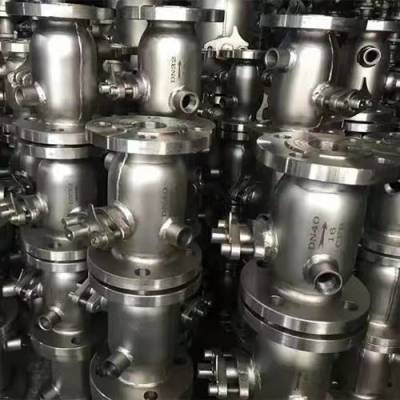

BQ641Y-16P气动夹套硬密封保温球阀 保温不锈钢气动球阀 沥青阀产品介绍：
保温不锈钢气动球阀该产品具有良好的保温保冷特性，且阀门的通径和管径一至，介质呈直线流动，阻力小，适合容易凝固、高粘度的液体介质。同时又能降低管路中介质的热量损失。整体式夹套设计，能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的压力为1MPa。主要用于石油、化工、食品等系统中，以输送常温下会凝固的高粘度介质。保温不锈钢气动球阀是采用活塞式气动执行器与夹套保温球阀组成，可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。
BQ641Y-16P气动夹套硬密封保温球阀 保温不锈钢气动球阀 沥青阀基本参数：
公称通径 | DN15～200、NPS 3/4～8 | ||
公称压力(Mpa) | PN1.6~2.5、Class150~300、10K、20K | ||
阀门材料及适用工况 | 零件名称 | 材料 | |
3.阀体 | WCB | CF8(304) | CF8M(316) |
2.阀座 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
4.密封圈 | 聚四氟乙烯、对位聚笨 | ||
5.球体 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
6.阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
1.夹套 | 25 | 25 | 25 |
7.填料 | 聚四氟乙烯、柔性石墨 | ||
适用介质 | 水、蒸汽、油品 | 硝酸等腐蚀性介质 | 醋酸等腐蚀性介质 |
适用温度 | -29～180℃(聚四氟乙烯)、-20～300℃（对位聚笨） | ||
设计制造 | GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 | ||
结构长度 | GB/T 12221-1989、ANSI B16.10；JIS B2002 | ||
连接法兰 | JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 | ||
压力试验 | JB/T 9092-1999、API 598 | ||
传动方式 | 手动、蜗轮蜗杆传动、气动、电动。 |
BQ641Y-16P气动夹套硬密封保温球阀 保温不锈钢气动球阀 沥青阀连接尺寸：
公称通径 | 英制 | d | L | D | E | Q | H | W | 管螺纹 | |
(mm) | (in) | (mm) | (in) | P | ||||||
20 | 3/4" | 19 | 117 | 40 | 1.5" | 58.5 | 147 | 101 | 170 | G3/4" |
25 | 1" | 25 | 127 | 50 | 2" | 62.5 | 156 | 106 | 170 | G3/4" |
40 | 1 1/2" | 38 | 165 | 65 | 2.5" | 63.5 | 181 | 125 | 250 | G3/4" |
50 | 2" | 51 | 178 | 80 | 3" | 68 | 218 | 135 | 250 | G3/4" |
80 | 3" | 76 | 229 | 150 | 6" | 82 | 275 | 193 | 350 | G3/4" |
100 | 4" | 102 | 254 | 200 | 8" | 83 | 300 | 265 | 420 | G3/4" |
150 | 6" | 152 | 292 | 250 | 10" | 95 | 403 | 355 | 800 | G3/4" |
200 | 8" | 203 | 330 | 300 | 12" | 100 | 492 | 410 | 800 | G3/4" |
