| 型号：BX44W-16C | 品牌：GHBF | 材质：铸钢 |
| 连接形式：法兰 | 加工定制：是 | 公称通径：150mm |
| 结构形式：填料式 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：单向 | 驱动方式：气动 |
| 零部件及配件：阀体 | 用途：截止 | 类型(通道位置)：三通式 |
| 适用介质：油品 | 规格：DN150 |

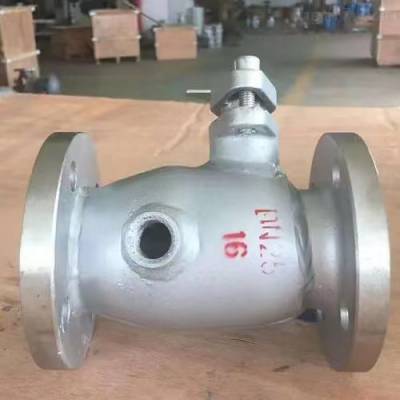

BX44W-1.0P/R/C三通保温旋塞阀
BX44W三通保温旋塞阀、沥青保温旋塞阀适用介质 ：沥青及厚质油类等
BX44W-1.0P/R/C三通保温旋塞阀的启闭件是一个有孔的圆柱体，圆柱体与阀杆绕垂直于通道的轴线旋转，从而达到启闭通道的目的。主要供开启和关闭管道和设备介质之用。
一、BX44W三通保温旋塞阀主要零件材料：
零件名称 | 阀体、塞子 | 填料 |
BX44W-1.0P | 不锈钢 | 石墨盘根+304 |
BX44W-1.0C | 铸钢 |
二、BX44W三通保温旋塞阀主要性能用途：
型号 | 公称压力 | 试验压力PS（MPa） | 工作压力 | 适用介质 | 工作温度 | |
壳体 | 密封 | |||||
BX44W-1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 硝酸类等 | ≤250 |
BX44W-1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蚀、弱腐蚀 | ≤200 |
三、BX44W保温三通旋塞阀主要外形尺寸：
口径（DN） | L | D | D1 | D2 | z-φd | |
20 | 145 | 150 | 105 | 75 | 55 | 4╳14 |
25 | 145 | 160 | 115 | 85 | 65 | 4╳14 |
32 | 165 | 190 | 135 | 100 | 78 | 4╳18 |
40 | 180 | 200 | 145 | 110 | 85 | 4╳18 |
50 | 200 | 220 | 160 | 125 | 100 | 4╳18 |
65 | 220 | 280 | 180 | 145 | 120 | 4╳18 |
80 | 250 | 300 | 195 | 160 | 135 | 4╳18 |
100 | 300 | 340 | 215 | 180 | 155 | 8╳18 |
125 | 350 | 245 | 210 | 185 | 8╳18 | |
150 | 400 | 280 | 240 | 210 | 8╳23 | |
200 | 450 | 335 | 295 | 265 | 8╳23 | |
250 | 530 | 390 | 350 | 320 | 12╳23 | |
300 | 580 | 440 | 400 | 368 | 12╳23 |
