| 品牌：GHBF | 型号：BD343H-16C | 结构形式：偏置板式 |
| 3C阀门类别：工业 | 加工定制：是 | 材质：铸钢 |
| 连接形式：法兰 | 适用介质：水 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：流量控制 |
| 类型(通道位置)：直通式 | 口径：200 | 公称通径：DN50-DN500 |
| 规格：DN200 |

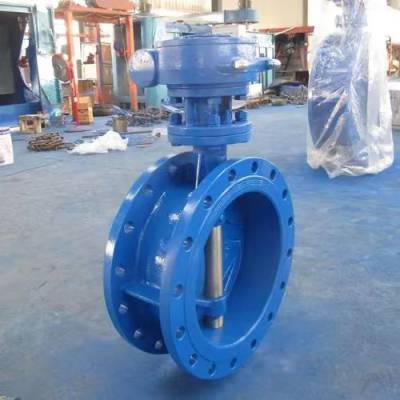

一、BD343H手动保温蝶阀 产品概述
BD343H法兰式多层次硬密封保温蝶阀也称夹套蝶阀，是在普通三偏心金属硬密封蝶阀的基础上在阀体外部焊装了金属夹套，在保温蝶阀的阀体两侧装有夹套接口，可涵入蒸汽或其它过热气体，以防止介质在常温状态下凝固或结晶。保温蝶阀的法兰较普通金属硬密封蝶阀要大一到两个规格，主要用于石油、化工、冶金、制药等各类系统。 |
二、BD343H手动保温蝶阀 主要技术参数
| BD343H保温蝶阀主要材质：零件名称 | 材质 | |
| GB | ASTM | |
| 夹套 | 25 | 105 |
| 阀座 | WCB | A216-WCB |
| 阀体 | 25 | A105 |
| 阀杆 | 1Cr13 | A247-410 |
| 填料 | 柔性石墨 | |
| 填料压盖 | WCB | A216-WCB |
三、BD343H手动保温蝶阀 外形连接尺寸
| 公称通径DN（mm） | 结构长度 | 外形尺寸（参考值） | ||||||||||
| （标准值）L | BD343H | BD643H | BD943H | |||||||||
| mm | 短 | 长 | H | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 |
| 50 | 108 | 150 | 112 | 350 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 |
| 65 | 112 | 170 | 115 | 370 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 |
| 80 | 114 | 180 | 120 | 380 | 180 | 200 | 645 | 245 | 72 | 565 | 250 | 255 |
| 100 | 127 | 190 | 138 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 255 |
| 125 | 140 | 200 | 164 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 255 |
| 150 | 140 | 210 | 175 | 555 | 270 | 280 | 800 | 355 | 92 | 705 | 300 | 315 |
| 200 | 152 | 230 | 200 | 760 | 400 | 425 | 850 | 250 | 170 | 775 | 300 | 315 |
| 250 | 165 | 250 | 243 | 830 | 400 | 425 | 925 | 250 | 170 | 945 | 300 | 315 |
| 300 | 178 | 270 | 250 | 895 | 450 | 560 | 1035 | 450 | 220 | 1070 | 300 | 315 |
| 350 | 190 | 290 | 280 | 950 | 450 | 560 | 1070 | 450 | 220 | 1140 | 300 | 315 |
| 400 | 216 | 310 | 305 | 1190 | 535 | 580 | 1190 | 450 | 220 | 1210 | 300 | 315 |
| 450 | 222 | 330 | 350 | 1255 | 535 | 580 | 1250 | 650 | 280 | 1335 | 575 | 714 |
| 500 | 229 | 350 | 380 | 1305 | 5385 | 580 | 1290 | 650 | 280 | 1415 | 575 | 714 |
| 600 | 267 | 390 | 445 | 1340 | 570 | 660 | 1455 | 850 | 380 | 1605 | 656 | 810 |
| 700 | 292 | 430 | 480 | 1520 | 750 | 550 | 1585 | 850 | 380 | 1844 | 656 | 810 |
| 800 | 318 | 470 | 530 | 1710 | 750 | 550 | 1700 | 1250 | 380 | 2040 | 656 | 810 |
四、BD343H手动保温蝶阀 安装注意事项
蝶阀结构简单、体积小、重量轻，其组成部分也比较少，就关键的几个零部件就能构成了蝶阀，开启的时候也非常方便，只需要把开关选择到九十度即可，蝶阀对流体的控制非常好，可以随时增加流量或者减少流量，阀门在运输任何流体的时候都有一定的阻力，而蝶阀的阻力主要来自于其自身，比如蝶阀体的厚度，如果想减少对流体的阻力只需要降低其厚度即可。
弹性密封则具有受温度限制的缺陷。
蝶阀的运用范围也比较广，如果用来控制流量的话就需要选择不同的类型和阀体的大小了，因为蝶阀在设计的时候本身就比较适合一些口径比较大的阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
1、在安装时，阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀，开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
