| 品牌：GHBF | 型号：HG5-16-79 | 材质：铸钢 |
| 连接形式：法兰 | 加工定制：是 | 适用介质：弱酸碱介质 |
| 压力环境：常压 | 标准：国标 | 外形：中型 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀体 |
| 形态：柱塞式 | 工作温度：常温 | 类型(通道位置)：直角式 |
| 规格：DN200 |
一、产品概述：

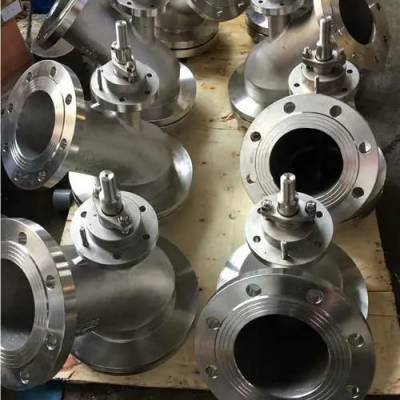

HG5-16-79上展式搪玻璃放料阀
分为上展式和下展式带有搪玻璃设备是喊高硅量的玻璃质釉。通过900℃左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀性能，能防止介质与金属离子取代作用而影响污染制品，并且表面光洁、耐磨、有一定的热稳定性。适用于设计压力P≤0.6Mpa,工作温度t≤150℃的搪玻璃下展式放料阀。该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠、氢氧化钾外，能耐各种酸、碱、盐溶液及有机溶液。在化工、石油、冶金、制药、染料、食品加工等行业广泛使用。
二、产品具体参数：
1、耐腐蚀性能耐一般无机酸、有机酸弱碱液（P≤60℃ PH≤12）以及有机剂介质。在盐酸、硝酸、水等强腐蚀性介质中优于不锈钢。严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞150℃浓度＞30%）。
2、耐热性，允许在-30℃至+240℃间使用（耐温急变小于120℃）。
3、HG5-16-79搪玻璃放料阀具有光滑的表面。不易粘结物料、易清洗。
4、绝缘性：玻璃料有良好的绝缘性，厚1mm的玻璃在2000伏的高压下不会被击穿而导电。
5、耐冲击性：耐冲击性能较小为2500克/厘米，因而使用时应避免硬物冲击。
6、耐压：0.6Mpa
三、适用范围：
产品名称 | 规格 | 使用范围 | 50~100L反锅 | 产品名称 | 规格 | 使用范围 |
搪玻璃放料阀 | DN70/32 | 50~100L反锅 | 200L | 搪玻璃放料阀 | DN70/32 | 50~100L反锅 |
DN80/40 | 200~500L反锅 | 300~500L | DN80/40 | 200~500L反锅 | ||
DN100/50 | 1000~2000L反锅 | 1000~2000L | DN100/50 | 1000~2000L反锅 | ||
DN125/80 | ||||||
DN150/100 | ||||||
产品名称 | 规格 |
四、主要外形尺寸：
配反应罐 | 规格 | D | D1 | D2 | D3 | z-φ | d | d1 | n-φ | L | L1 |
50-100L | 70/32 | 160 | 130 | 32 | 160 | 4-14 | 120 | 90 | 4-14 | 350 | 325 |
200-500L | 80/40 | 185 | 150 | 42 | 160 | 4-18 | 130 | 100 | 4-14 | 360 | 330 |
1000-2000L | 100/50 | 205 | 170 | 50 | 180 | 4-18 | 140 | 110 | 4-16 | 395 | 360 |
1000-2000L | 100/50 | 210 | 185 | 50 | 180 | 6-14 | 140 | 110 | 4-16 | 395 | 360 |
1000-2000L | 100/50 | 210 | 190 | 50 | 180 | 8-14 | 140 | 110 | 4-16 | 395 | 360 |
3000L | 125/80 | 235 | 200 | 65 | 200 | 8-18 | 185 | 150 | 4-18 | 450 | 400 |
3000L | 125/80 | 235 | 210 | 65 | 200 | 10-14 | 185 | 150 | 4-18 | 450 | 400 |
5000L | 150/100 | 260 | 225 | 85 | 200 | 8-18 | 205 | 170 | 4-18 | 485 | 420 |
