| 品牌：GHBF | 型号：BFL41W-16P | 材质：铸钢 |
| 连接形式：法兰 | 加工定制：是 | 适用介质：弱酸碱介质 |
| 压力环境：常压 | 标准：国标 | 外形：中型 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀体 |
| 形态：柱塞式 | 工作温度：常温 | 类型(通道位置)：直角式 |
| 规格：DN125 |

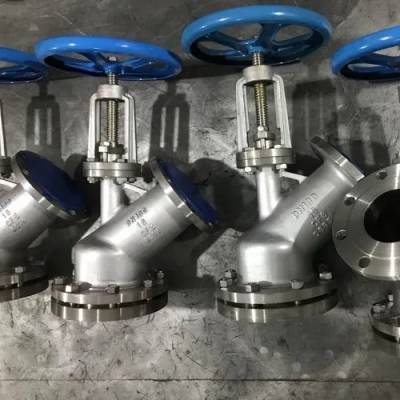

BFL41W上下展式保温放料阀
产品概述
BFL41W上下展式保温放料阀主要用于反应釜，储罐和其它容器的底部排料、放料、取样和无死区关断操作。保温放料阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。保温放料阀的夹套焊装于放料阀的阀体，夹套保温放料阀的侧面设置有夹套的连接口。适用于水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的使用温度为-29℃至425℃。）使用介质如颗粒、油品、纸浆、二氧化碳、气（不锈钢材质的使用温度为-100℃至232℃。）严禁使用含氟离子液体（如HF等）也不能用强碱及磷酸（温度＞150℃浓度＞30%）。保温放料阀设计新颖、结构合理，采用不锈钢、WCB等材质作阀体，密封性能良好。
主要技术参数
压力 | 工作温度 | 适用介质 | |||
公称压力 | 1.6 | 上密封试验 | ≤175℃ | 水、颗粒、油品等 | |
壳体试验 | 2.4 | 高压密封试验 |
主要零件材料
阀体 | 阀瓣、密封圈、阀杆 | 螺母 |
壳体试验 | 不锈钢 | 铜 |
主要零件材质
零件名称 | ZG1Cr18 Ni9Ti系列 | ZG00Cr18 Ni10系列 | ZG1Cr18 Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
阀体/阀盖 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀杆 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀瓣 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 45 |
主要连接尺寸
口径 DN | 上展式 | 下展式 | ||||||
D | D3 | H | D0 | D | D3 | H | D0 | |
25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
150 | 280 | 280 | 775 | 320 | 280 | 330 | 665 | 320 |
