| 品牌：GHBF | 型号：HC41X-10P | 材质：铸钢 |
| 连接形式：法兰 | 加工定制：是 | 种类：NRVG静音式 |
| 结构形式：旋启式 | 公称通径：400mm | 适用介质：水 |
| 形态：球式 | 压力环境：常压 | 标准：国标 |
| 流动方向：单向 | 驱动方式：水力控制 | 工作温度：常温 |
| 类型(通道位置)：二通式 | 规格：DN400 |
『节能消声止回阀』适用于各种轻重工业及楼宇管道。【节能消声止回阀】***应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
|
产品名称 | 节能消声止回阀 |
产品型号 | HC41X、HC41H、HC41T、H41X |
公称通径 | DN40-DN600mm |
压力范围 | 1.0-2.5MPa |
阀体材质 | 铸铁、球墨铸铁、铸钢、不锈钢 |

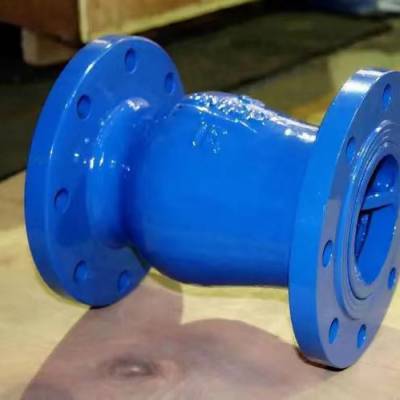

HC41X节能消声止回阀概述：
本厂生产的HC41X，HC41H，HC41T、H41X型消声止回阀。适用于给、排水管道，阀瓣采用进出口两端中心轴导向，启闭灵活，可水平定装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效地减小水锤压力，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。
主要技术参数：
型号 | 公称压力 | 试验压力PS(MPa) | 工作温度 | 适用介质 | |
壳体 | 密封 | ||||
HC41X | 1.0 | 1.5 | 1.1 | ≤80 | 洁净水 |
1.6 | 2.4 | 1.76 | |||
2.5 | 3.75 | 2.75 |
主要外形尺寸：
型号 | HC41X、HC41H、PH41H-T | |||||||||||||
DN(mm) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 112 | 120 | 130 | 150 | 165 | 190 | 210 | 255 | 310 | 362 | 380 | 450 | 545 | 580 |
选型要点：
( 1 )工程式中应用的水力控制阀是经过制造厂检验合格，各种标识***，技术资料符合要求的产品。
( 2 )根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主要求等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。
( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。
( 4 )工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。
( 5 )管路采用法兰连接时，应采用法兰连接的水力控制阀;管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。
( 6 )水利控制阀应设置在介质单向流动的管路上。
( 7 )水利控制阀主阀体上的箭头方向必须与管路系统流向一致。
( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网zui高位置 等存气段 应设置自动排气阀。
( 9 )阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。
( 10 )阀门安装前应做强度和严密性试验。
( 11 )阀门的强度和严密性试验应符合以下规定。
A、阀门的强度试验压力为公称压力的1.5倍;
B、阀门的严密性试验压力为公称压力的1.5倍;
C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏;
D、阀门试验持续时间按上表。
