| 品牌：GHBF | 型号：HH47X-10P | 材质：铸钢 |
| 连接形式：法兰 | 加工定制：是 | 种类：DDCV双瓣式 |
| 结构形式：蝶式 | 公称通径：80mm | 适用介质：水 |
| 形态：蝶式 | 压力环境：常压 | 标准：国标 |
| 流动方向：双向 | 驱动方式：水力控制 | 工作温度：常温 |
| 类型(通道位置)：三通式 | 规格：DN80 |
一、产品概述

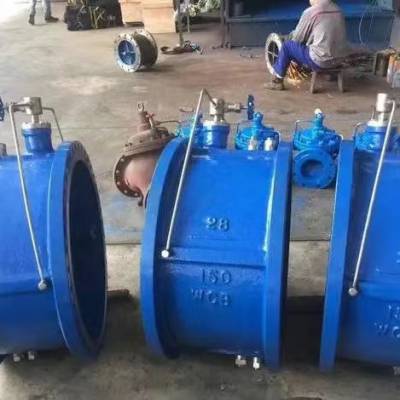

本厂生产的H47X、H47H、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀，主要用于工业供水、污水处理厂的水泵出口处，防止管网中介质逆流。自动消除破坏性水锤，从而***水泵和管路不受损坏。该阀主要由阀体、伐瓣、缓冲性能好等特点，是工业用水和城市排污的产品。
二、主要技术参数
公称压力：1.0～2.5MPa
公称通经：40～1400mm
适用介质：水、油、污水、海水
适用温度：0～80℃（如需要，可达200℃）
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
三、主要零部件材料
零件名称 | 阀体 | 蝶板 | 阀杆 | 填料 | 密封圈 |
材料 | 灰铸铁、铸钢 | 灰铸铁、铸钢、球墨铸铁 | 不锈钢 | 聚四氟乙烯 | 丁腈橡胶 |
四、主要外形连接尺寸
单位：mm
DN（mm) | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
L | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 510 | 550 | 630 | 710 |
H | 550 | 630 | 690 | 780 | 860 | 910 | 980 | 1070 | 1220 | 1320 | 1430 | 1550 | 1800 | 1980 |
B1 | 540 | 600 | 650 | 710 | 770 | 830 | 900 | 1090 | 1200 | 1320 | 1420 | 1550 | 1780 | 2000 |
