| 产品特性：J41H-900LB | 品牌：GHBF | 型号：J41H-900LB |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：25-350mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：调节 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |

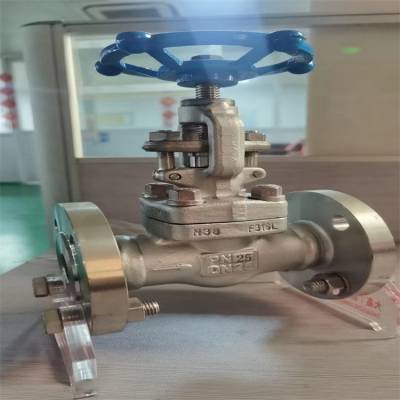

锻钢法兰截止阀工作原理和详细介绍：
锻钢截止阀是阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用，在开启和关闭过程中，由于阀瓣于阀体密封面间的摩擦力比闸阀小,因而***，开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。通常在阀体和阀瓣上只有一个密封面，因便于维修，在高温、高压介质的管路或装置上宜***截止阀，如火电厂、核电站，石油化工系统的高温、高压管路上，也可适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
锻钢截止阀有三种阀盖设计形式。一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封，特殊要求时也可采用金属环连接。***种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封，特殊要求时也可采用透焊连接。第三种是自密封阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
性能特点：
1.全径或缩径；
2.明杆支架式；
3.自定心压板压套式；
4.螺栓连接、缠绕垫片密封式阀盖；
5.螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖；
6.整体式上密座。
7.整体阀体法兰
8.对焊接端符合ASME B16.25
9.RTJ阀体阀盖连接形式
10.螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
技术参数：
| 公称通径 | DN15-DN50 | 适用温度 | -30℃-550℃ |
| 公称压力 | 1.6Mpa-16Mpa(150LB-1500LB) | 适用介质 | 水、油、蒸汽、硝酸?醋酸等 |
材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105 | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 垫片 | Corrugated SS + graphite | SS + PTFE | ||
3 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
4 | 销子 | A276 420 | A276 304 | ||
5 | 填料压盖 | A276 410 | A182 F304(L) | A182 F316(L) | |
6 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
7 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
8 | 阀杆螺母 | A276 410 | |||
9 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
10 | 铭牌 | SS | |||
11 | 手轮 | A197 | |||
12 | 填料压板 | A216 WCB | A351 CF8 | ||
13 | 填料 | 304夹柔性石墨 | 304+PTFE | ||
14 | 阀盖 | A105 | A276 304 | A182 F304(L) | A182 F316(L) |
15 | 阀杆 | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
16 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A273 316(L) |
适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
适用温度 | -29~425 oC | -29~550 oC | -29~180 oC |
注意:客户需求的其他材质也可采用.密封面材料配对客户***内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
主要连接尺寸(MM)和重量(KG) 150Lb~600Lb
规格 | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | ||
L(RF)L1(BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
H(开) | 150,300 | 166 | 171 | 207 | 240 | 258 | 330 | |
600 | 171 | 207 | 240 | 258 | 330 | 380 | ||
W | 100 | 100 | 125 | 160 | 160 | 180 | ||
重量 | 150 | RF | 4.5 | 6.9 | 9.8 | 13.5 | 19.5 | 28.0 |
BW | 2.3 | 3.6 | 7.8 | 8.2 | 12.0 | 15.0 | ||
300 | RF | 4.8 | 7.7 | 11.0 | 16.8 | 21.2 | 32.6 | |
BW | 2.8 | 4.0 | 8.5 | 9.2 | 12.6 | 16.8 | ||
600 | RF | 5.6 | 7.8 | 12.5 | 17.0 | 23.5 | 38.8 | |
BW | 3.4 | 4.7 | 9.2 | 10.5 | 13.3 | 18.9 |
主要连接尺寸(MM)和重量(KG) 900Lb~1500Lb
NPS | 1/2" | 3/4" | 1" | 3/4" | 1-1/2" | 2" | |
L(RTJ) | 900,1500 | 216 | 229 | 254 | 279 | 305 | 371 |
L1(BW) | 900,1500 | 216 | 229 | 254 | 279 | 305 | 368 |
H(开) | 207 | 207 | 240 | 258 | 330 | 355 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
重量 | RTJ | 8.0 | 13.2 | 17.4 | 19.0 | 24.5 | 31.0 |
BW | 5.2 | 10.0 | 14.6 | 15.8 | 20.5 | 27.8 |
