| 产品特性：Z41F46-10C | 品牌：GHBF | 型号：Z41F46-10C |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：15-300mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：软密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：调节 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
产品简介：

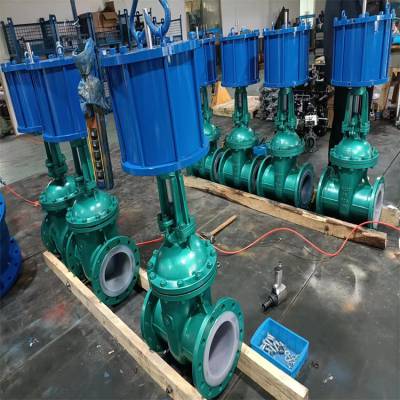

Z41F46-10C/16C手动衬氟法兰闸阀的阀体采用氟塑料全衬结构，闸钣整体都包覆了氟塑料，具有良好的***性，密封性能好等特点。本阀门由阀体、阀盖、阀杆、闸板、倒密封、填料、填料压盖、阀杆螺母、手轮、螺栓螺冒等重要零件组成，***应用于电力、化工等工业领域，主要使用介质为腐蚀性介质等。
主要性能及结构特点：
1.具有良好的***性，一般用于硝酸、醋酸、尿素、碱等化工原料。
2.阀体采用全衬里结构，闸板全包覆。
3.闸板密封为双密封形式，密封***。
主要零件材料参数：
阀体及阀盖：碳钢WCB+氟塑料F46
闸板：铸钢WCB+氟塑料F46
阀杆：SS304 SS316
填料：PTFE聚四氟乙烯
衬氟闸阀是一种带见的启闭阀门，利用两侧面密封呈楔状的闸板来接通或截断管路中介质，楔式闸阀不允许微量开启在管路中作节流装置用，以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬氟闸阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。 衬氟闸阀Z41F46特点： 1.阀体有扁体和圆体两种形状：GB阀门采用圆体，ANSI磅级阀门DN≤300Lb采用扁体，DN≥400Lb采用圆体，阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP(F46)等氟塑料； 2.密封副为FPF(F46)/ FEP(F46)或其它材料组合，摩擦系数小，启闭力矩低； 3.填料采用PTFE(F4)标准填料，密封性能好，维修更换方便； 4.带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想；5.介质可从两侧任意方向通过闸阀，适用于介质方向可能改变的管路上作用启闭装置。
公称通径 | 标准值 | 参考值 | ||||||||||
DN | inch | L | D | D1 | D2 | f | b | Z-Фd | D0 | H | H1 | WT(Kg) |
PN1.0MPa | ||||||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-Ф14 | 100 | 110 | 125 | 6 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-Ф14 | 100 | 120 | 140 | 7 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-Ф14 | 120 | 132 | 155 | 8 |
32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-Ф18 | 120 | 156 | 185 | 11 |
40 | 11/2 | 240 | 145 | 110 | 85 | 3 | 18 | 4-Ф18 | 160 | 167 | 210 | 20 |
50 | 2 | 250 | 160 | 125 | 100 | 3 | 20 | 4-Ф18 | 160 | 358 | 410 | 28 |
65 | 21/2 | 270 | 180 | 145 | 120 | 3 | 20 | 4-Ф18 | 180 | 375 | 440 | 32 |
80 | 3 | 280 | 195 | 160 | 135 | 3 | 22 | 4-Ф18 | 180 | 435 | 515 | 45 |
100 | 4 | 300 | 215 | 180 | 155 | 3 | 22 | 8-Ф18 | 220 | 500 | 600 | 60 |
125 | 5 | 325 | 245 | 210 | 185 | 3 | 24 | 8-Ф18 | 220 | 615 | 740 | 110 |
150 | 6 | 350 | 280 | 240 | 210 | 3 | 24 | 8-Ф23 | 240 | 675 | 825 | 120 |
200 | 8 | 400 | 335 | 295 | 265 | 3 | 26 | 8-Ф23 | 280 | 820 | 1020 | 150 |
250 | 10 | 450 | 390 | 350 | 320 | 3 | 28 | 12-Ф23 | 320 | 970 | 1220 | 240 |
300 | 12 | 500 | 440 | 400 | 368 | 4 | 28 | 12-Ф23 | 320 | 1145 | 1445 | 340 |
350 | 14 | 550 | 500 | 460 | 428 | 4 | 30 | 16-Ф23 | 360 | 1280 | 1630 | 550 |
400 | 16 | 600 | 565 | 515 | 482 | 4 | 32 | 16-Ф25 | 400 | 1450 | 1850 | 680 |
450 | 18 | 650 | 615 | 565 | 532 | 4 | 32 | 20-Ф25 | 500 | 1538 | 1988 | 795 |
500 | 20 | 700 | 670 | 620 | 585 | 4 | 34 | 20-Ф25 | 500 | 1730 | 2230 | 880 |
PN1.6MPa |
