| 产品特性：BZ643TC | 品牌：GHBF | 型号：BZ643TC-16C |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：25-250mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：调节 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |

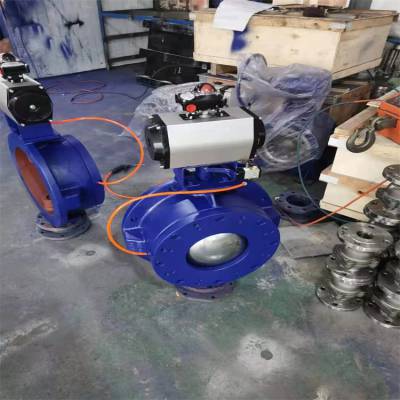

BZ643TC 摆动式陶瓷进/出料阀应用范围：
***陶瓷阀门主要应用于电力、石油、化工、冶金、采矿、污水处理等工业领域，尤其是应用在高磨损、强腐蚀、高温、高压等恶劣工况时，陶瓷阀更显示出***的性能，尤其突出的特点是较长的使用寿命。陶瓷阀门的性能价格比远优于其它同类金属阀门。随着科学技术的不断发展和进步，陶瓷材料从配方、成型、加工及装配工艺等各方面的技术更加趋于成熟和完备，陶瓷阀门以其***的性能越来得到阀门行业人士的认同。利用制造陶瓷阀门的成功经验还可以应用于更***的工程领域。
BZ643TC 摆动式陶瓷进/出料阀结构特点：
所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高，仅次于金刚石。因此,本阀具有极高的***、***、耐冲蚀性能，且隔热性好、热膨胀小。球体采用***研磨设备及工艺制造,球圆度精度高,表面***,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。***改变了金属硬密封球阀易泄露、扭矩大、密封面不***的缺点。陶瓷良好的***性,让本阀***,可靠性极高.使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有***的***，也是目前合适此类介质的阀门。
特点说明：
该系列阀门替代圆顶阀、翻转阀、吊中阀、双闸板阀门用作仓泵的进料阀，也可用于矿山、化工等各类有磨损的干灰、水渣等介质的管道上作启闭之用。使用公称压力1.0MPA，适用温度小于等于200度，气源压力0.6-0.8MPA。
本阀门关闭后任何方向全部密封。阀体中间采用WCB铸钢件及无缝钢管焊接。密封面采用硬密封件。
本阀料口全流通无阻挡物有吹堵装置，***性能，密封性能好，气动负荷小卡灰及结灰现象少。
本阀采用***曾韧结构陶瓷密封，机械强度高***性能好使用寿命长。结构紧凑可任意角度安装。
BZ643TC 摆动式陶瓷进/出料阀主要零部件材料：
序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
1 | 主阀体 | WCB | 6 | 阀座 | 工程陶瓷 |
2 | 阀盖 | WCB | 7 | 阀瓣支架 | WCB |
3 | 气动装置 | 8 | 轴 | 45# | |
4 | 弹簧 | 50CrVA | 9 | 双头螺柱 | 35CrMoVA |
5 | 阀板 | WCB+工程陶瓷 | 10 | 螺母 | 25 |
BZ643TC 摆动式陶瓷进/出料阀应用规范
设计与制造 | GB/T12225 | |
链接端尺寸 | 结构长度 | 厂商标准 |
法兰尺寸 | JB/T79.1 | |
检验与试验 | GB/T9092 | |
材料 | 碳钢 | GB/T12229 |
不锈钢 | GB/T122230 | |
标志 | GB/T12220 | |
供货 | GB/T12252 |
公称通径：DN50-600mm
公称压力：PN0.6-1.0mpa
使用温度：≤250°C，
适用介质：高炉煤气灰.干灰、粉煤渣浆、颗粒物料等
驱动方式：气动、电动、手动
