价 格
订货量
￥1600.00
1 - 1
￥1595.00
2 - 2
￥1590.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥3
| 产品特性：ZF43Y-250 | 品牌：GHBF | 型号：ZF43Y-250 |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：32-200mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：调节 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
一、概述：

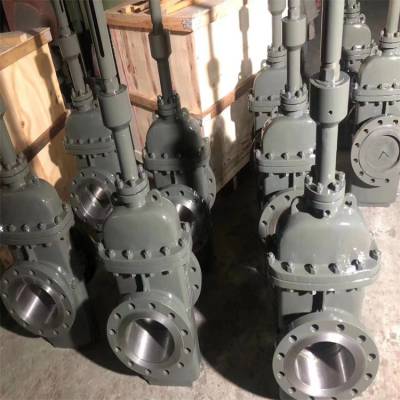

ZF43Y-250C高压平板闸阀采用新型平衡浮动式密封结构，适用于压力不大于40MPa，温度不高于120℃的水、油品、天然气等管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测试严格、操作轻便，具有较强防腐、耐磨、耐冲蚀性能，是石油工***一种理想的新型装备。
二、ZF43Y-250C高压平板闸阀特点：
1）采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2）闸板下部开有导流孔，并给予精密导向，同时密封部均喷焊硬质合金，耐冲蚀。
3）阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4）关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成***道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5）由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6）开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开.
三、ZF43Y-250C高压平板闸阀执行标准：
设计标准 | JB/T5298、APl6D | |
结构长度 | 法兰 | GB/T 12221、JB/T 5298 |
焊接 | GB/T 15188.1 | |
连接法兰 | GB/T9113、JB/T 79 ANSl 16.*** | |
对焊端 | GB/T 12224 | |
试验和检验 | GB/T3927、JB/T 9092 |
四、ZF43Y-250C高压平板闸阀性能规范：
适用范围 | PN10.0～42.0MPa | DN25～200mm |
适用温度 | -29～121℃ | |
适用介质 | 普通型 | 石油、天然气、成油品、水等 |
抗硫型 | 含H2S、CO2的石油、天然气等 | |
连接形式 | 法兰端、焊接端、卡箍端 | |
驱动方式 | 手动、电动、气动等 |
五、ZF43Y-250C高压平板闸阀零件材料：
件名称 | 阀体、阀盖 | 闸板 | 阀杆 | 阀座 | 阀杆螺母 | 填料 |
"Z"型 | WCB、铬钼钢 | 合金钢(焊硬质合金) | 不锈钢 | 合金钢(焊硬质合金) | 铝青铜 | 聚四氟乙烯、氟橡胶 PTFE、
|
