价 格
订货量
￥1600.00
1 - 1
￥1595.00
2 - 2
￥1590.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥3
| 产品特性：Z43Y | 品牌：GHBF | 型号：Z43Y |
| 连接形式：法兰 | 主体材料：铸钢 | 公称通径：32-200mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：调节 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
产品说明

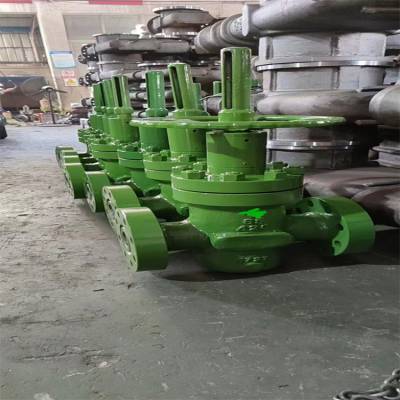

Z43Y、Z63Y、Z83Y高压平板闸阀采用新型平衡浮动式密封结构，适用于压力不大于45MPa，温度不高于120℃的油、天燃气等管线上，作为控制介质的启闭及调节装置，该产品结构设计新颖、选材恰当、测度严格、操作轻便，具有较强防腐、耐磨、耐冲蚀性能，是石油工***一种理想的新型装备。
结构特征
1、 采用浮动阀座，双向启闭，密封可靠，启闭灵活。
2、 闸板下部开有导流孔，并给予精密导向，同时密封部均喷焊硬质合金，耐冲蚀。
3、 阀体承载能力高，通道为直通式，全开时，与闸板导流孔相贯通和直管相似，流阻很小。阀杆采用复合填料，多重密封，使得密封可靠，摩擦力小。
4、 关闭阀门时，顺时针转动手轮，闸板下移至底部，由于介质压强的作用，将进口端密封座推向闸板方向。形成较大的密封比压，从而形成***道密封。同时，将闸板压向出口端密封座上，成为双重密封。
5、 由于采用双重密封，所以可在不影响管道工作的情况下更换易损件。这是本厂产品优先于国内外同类产品的重要特征。
6、 开启闸板时，逆时针旋转手轮，闸板上移，导流孔与通道孔相贯通。随着闸板的上升，贯通孔逐渐加大，至极限位置时，导流孔与通道孔相重合，此时全开。
采用标准
| 设计标准 | JB/T5298、APl6D | |
| 结构长度 | 法兰 | GB/T 12221、JB/T 5298 |
| 焊接 | GB/T 15188.1 | |
| 连接法兰 | GB/T9113、JB/T 79 ANSl 16.*** | |
| 对焊端 | GB/T 12224 | |
| 试验和检验 | GB/T3927、JB/T 9092 |
性能规范
| 压 力 等 级 | 16 | 20 | 25 | 32 | 35 | 40 |
| 工作压力（Mpa） | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 |
| 强度试验（Mpa） | 24 | 30 | 37.5 | 48 | 52.5 | 60 |
| 密封试验（Mpa） | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 |
| 介 质 | 水、油、天燃气 | |||||
| 温 度 | -19～120℃ | |||||
| 抗硫型 | 含H2S、CO2的石油、天然气等 |
