| 产品特性：SRT-16P | 品牌：GHBF | 型号：SRT-16P DN450 |
| 连接形式：法兰 | 主体材料：不锈钢 | 公称通径：15-300mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：调节 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |

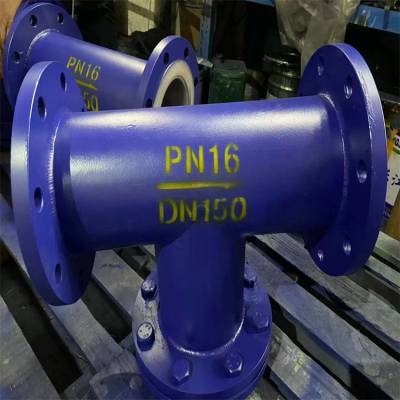

T型过滤器产品介绍
T型过滤器的外形形状像字母“T”型，所以大家称为T型过滤器。T型过滤器是除去固体颗粒在液体中的小型设备，可保护下游设备不受管道流体杂质影响的工作，当流体进入一定网孔大小的滤筒，杂质被阻挡下来，经过过滤的清洁的流体由出口流出。当需要清洗时，只是取拆卸取出滤筒，清除杂质，重新加载滤筒就可以了，因此，在操作和维护非常方便。
T型过滤器主要参数
公称压力：1.0MPa-1.6MPa-2.5MPa。
介质温度：0-150度。
适用介质：水、油品、蒸汽、海水、污水。
规格口径：15到600mm。
壳体材质：碳钢或不锈钢。
连接形式：法兰。
试验标准：GB13927。
T型过滤器分类
正折流式t型过滤器和直流式t型过滤器。
常用的是直流式t型过滤器。直流式t型过滤器液体从进入口流入，直线方向，从出口流出。正折流式t型过滤器，输送的液体经滤筒过滤后，改变流动方向，正折，从出口流出。在***时***常规直流式t型过滤器还是正折流式t型过滤器，主要是看工况来决定，通常都是***直通式。只有特殊需要，像拐角处***直折式更合理。
T型过滤器工作原理
正折流式t型过滤器工作原理：介质流动方向，介质从进入口进入后，经内设的滤网过滤后，从出口流出。正折流式，介质经过滤后，正折90度下对入口的角度，出口流出。可以理解为角通式。
直流式t型过滤器结构图说明：介质流动方向，介质从进入口进入后，经内设的滤网过滤后，从出口流出。直流式，介质经滤网过滤后，直流到出口。可以理解为直通式。
T型过滤器法兰连接尺寸：
公称通径 | 安装尺寸 | 排放口 | 有效过滤面积(m3) | 重量 | ||||
L | L1 | L2 | Ⅰ | Ⅱ | Ⅲ | |||
50 | 298 | 158 | 268 | R3/8" | DN20 | DN20 | 0.00277 | 13.6 |
65 | 337 | 179 | 304 | 0.00421 | 18.9 | |||
80 | 370 | 195.5 | 330 | 0.00552 | 24 | |||
100 | 432 | 225 | 382 | 0.0088 | 36.3 | |||
150 | 557 | 280 | 482 | 0.01696 | 68.9 | |||
200 | 678 | 332.5 | 578 | 0.0355 | 140 | |||
250 | 791 | 383 | 66 | 0.0529 | 216.2 | |||
300 | 918 | 437 | 768 | 0.0686 | 215. |
T型过滤器对焊连接尺寸：
公称通径 | 安装尺寸 | 排放口 | 有效过滤面积(m3) | 重量 | ||||
L | L1 | L2 | Ⅰ | Ⅱ | Ⅲ | |||
50 | 402 | 222 | 46 | R1/3" | DN20 | DN20 | 0.00387 | 8.9 |
65 | 469 | 255 | 76 | 0.00592 | 12.6 | |||
80 | 512 | 282 | 89 | 0.00811 | 15.8 | |||
100 | 590 | 330 | 105 | 0.013 | 23.4 | |||
150 | 773 | 423 | 143 | R3/4" | 0.026 | 47.2 | ||
200 | 951 | 510 | 178 | 0.0459 | 98.4 | |||
250 | 1099 | 599 | 216 | 0.0706 | 154.7 | |||
300 | 1291 | 691 | 254 | 0.0942 | 232. |
