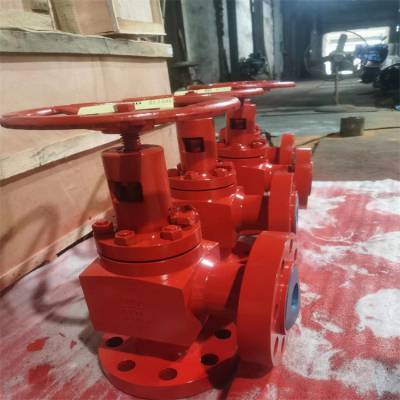

J44Y-320C DN50高压角式法兰截止阀/节流阀型号

J44Y-320C角式高压法兰截止阀厂家定制的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。

价格 订货量

￥2000.00

1 - 1
￥1999.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥2

: 陈女士
邮箱已验证

手机已验证

微信已验证; 𐀹𐀺𐀻 𐀼𐀽𐀾𐀾 𐀿𐁀𐀾𐁁 𐀼𐀺𐁀𐁀𐁂𐀽𐁀𐁃𐀹𐁃𐀼𐁁𐀹

微信在线

发货地：浙江永嘉县
发货期限：3天内发货
供货总量： 100个

在线联系获取最低报价

陈女士 扫一扫，微信联系

阀门生产厂家 2507874250复制

永嘉冠恒阀门有限公司 VIP会员第3年

资质核验已核验企业营业执照

联系人： 陈女士
邮箱已验证

手机已验证

微信已验证
手机：𐀹𐀺𐀻 𐀼𐀽𐀾𐀾 𐀿𐁀𐀾𐁁
微信： 微信交谈
扫一扫微信联系
所在地区：浙江温州
主营产品：气动阀门,电动阀门,手动阀门,自立式阀门

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

陈女士
职位：

经理
电话：

𐀼𐀺𐁀𐁀𐁂𐀽𐁀𐁃𐀹𐁃𐀼𐁁𐀹
手机：

𐀹𐀺𐀻𐀼𐀽𐀾𐀾𐀿𐁀𐀾𐁁
地址：

浙江温州永嘉县浙江省温州市永嘉县瓯北街道码道村码道北路

详细信息

获取最低报价

联系商家

陈女士 扫一扫，微信联系

阀门生产厂家 2507874250复制

微信在线

产品特性：J44Y-320C	品牌：GHBF	型号：J44Y-320C DN50
连接形式：法兰	主体材料：碳钢	公称通径：50-600mm
3C阀门类别：工业	适用介质：水	密封形式：硬密封型
标准：国标	外形：大型	流动方向：单向
驱动方式：手动	零部件及配件：阀体	用途：调节
压力环境：常压	工作温度：常温	类型(通道位置)：二通式

截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到zui大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

设计与制造标准
设计与制造：GB12233
法兰尺寸：GB9113
结构长度：GB12221
检验与实验：GB/T13927

检验与实验：GB/T13927

J44Y-320C角式高压法兰截止阀厂家定制

公称压力	16	32	Mpa
壳体试验	24	48
密封试验	17.6	35.2
气密封试验	0.5-0.7
适用介质	C	P	R
水、油品、蒸汽	氮氢混合气	碱液、液氨
适用温度(℃)	≤200

型号	通径 DN(mm)	主要连接尺寸	外形尺寸
L	D	D1	M	D2	b	Z-фd	LO	H	H1
AJ44H-320 AL44H-320	3	60	70	42	M14×1.5	10	15	3-16	100	71	77
6	60	70	42	M14×1.5	10	15	3-16	150	80	94
J44Y-160 L44Y-160	10	90	95	60	M24×2	10	20	3-18	200	260	275
15	105	95	60	M24×2	16	20	3-18	200	268	288
J44Y-320 L44Y-320	10	90	95	60	M24×2	10	20	3-18	200	268	275
15	105	105	68	M33×2	17	20	3-18	200	268	288
J44Y-160 L44Y-160	25	120	102	68	M33×2	28	20	3-18	300	225	245
32	135	115	80	M42×2	37	22	4-18	300	222	248
40	165	165	115	M52×2	47	28	6-26	350	265	300
50	190	165	115	M64×3	59	32	6-26	400	303	345
J44Y-320 L44Y-320	25	120	115	80	M42×2	35	22	4-18	300	225	245
32	135	135	95	M48×2	41	25	4-22	300	222	248
40	165	165	115	M64×3	58	32	6-26	350	265	300
50	190	200	145	M80×3	70	40	6-29	400	303	345
GJ44H-160 GL44H-160	65	215	200	145	M80×3	73	40	6-29	710	430	490
80	260	225	170	M100×3	93	50	6-33	810	520	600
100	290	260	195	M125×4	115	60	6-36	850	595	685
GJ44H-320 GHJ44H-320	65	215	225	170	M100×3	90	50	6-33	710	430	490
80	260	260	195	M125×4	112	60	6-36	810	520	600
100	290	300	235	M155×4	130	75	8-39	850	595	285
