| 产品特性：HQ44X-16C | 品牌：GHBF | 型号：HQ44X-16C DN65 |
| 连接形式：法兰 | 主体材料：碳钢 | 公称通径：50-600mm |
| 3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
| 标准：国标 | 外形：大型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 用途：调节 |
| 压力环境：常压 | 工作温度：常温 | 类型(通道位置)：二通式 |
产品概述：

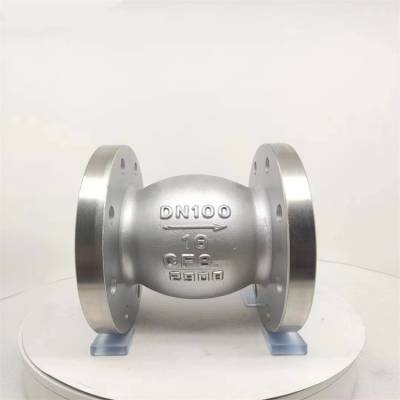

微阻球形止回阀都是采用橡胶包皮球为阀瓣，阀体外形也成球形所以称之为球形止回阀。单球微阻球形止回阀型号为：HQ44X，双球微阻球形止回阀为：HQ45X，他们的工作原理是在介质的作用下，推动橡胶包皮球在阀体内的滑道上前后滚动，若回流介质推动橡胶包皮球向前端滑动，回合前端的密封阀座在介质压力的作用下形成密封，反之滑动与阀门后端不会形成密封，介质顺利流出。
主要技术参数:
公称压力：1.0～1.6MPa
公称通经：50～1000mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
结构尺寸
HQ44X-10/16
| 公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L(mm) | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 |
| H (mm) | 180 | 210 | 225 | 245 | 280 | 320 | 380 | 450 | 510 |
HQ45X-10/16
| 公称通径 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| L(mm) | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 | 2100 |
| H (mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 |
